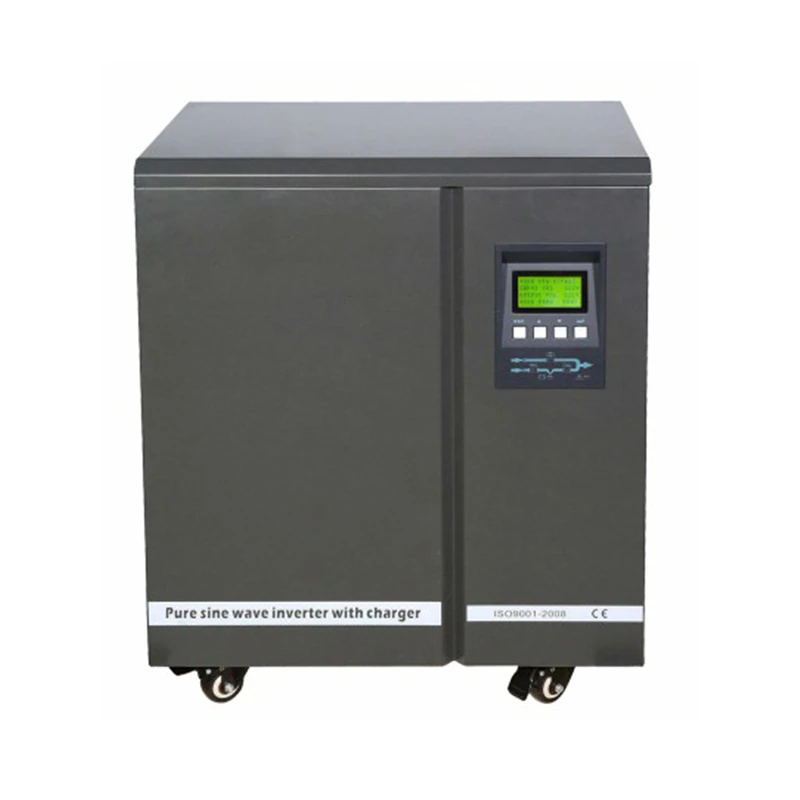

Ochiq tarmoqli quyosh inverteri 10 kVt
Ta'rif
Texnik parametrlar
Mahsulot haqida umumiy ma'lumot:
Mahsulot elektr tarmoqlari va tarmoq tizimlari uchun yuqori ishonchlilik talablarini qondirish uchun SNAT tomonidan ishlab chiqilgan juda barqaror va ishonchli quvvat manbai hisoblanadi. Uning yuqori sifati foydalanuvchilarning ma'lumotlar markazlari, sanoat nazorati uskunalari, aniq tibbiy tizim uskunalari va maishiy texnika kabi yuklarni xavfsiz, ishonchli va umumiy himoya qilish imkonini beradi. DSP, MCU va DDC tomonidan real vaqtda ishlov berishga asoslangan to'liq raqamli vektor boshqaruv texnologiyasi tufayli mukammal himoya funktsiyalari va yuqori ishonchliligiga ega. Sof sinus to'lqinli chiqish rejimida ham, inversiya rejimida ham past buzilish bilan sof sinus to'lqinli quvvat manbai chiqishi mumkin, bu esa foydalanuvchilarning yuklash uskunalari uchun eng yaxshi quvvat manbai kafolatini ta'minlaydi.
Asosiy xususiyatlar:
Yuqori ishonchlilik
Chastotani kuzatish, shovqinni filtrlash va ikki tomonlama konvertatsiya dizayni tufayli inverter chiqishida past buzilish
Yuqori moslashuvchanlik
Yoqilg'i generatorlarining barqaror ishlashini ta'minlaydigan kirish chastotasining keng diapazoni
Batareyaning yuqori optimal ishlashi
Batareyani uzoqroq ishlashni kafolatlaydigan va batareyaga texnik xizmat ko'rsatish vaqtini qisqartiradigan aqlli batareya boshqaruv texnologiyasi
Batareyani maksimal darajada faollashtiradigan, zaryadlash vaqtini tejaydigan va batareyaning uzoq umrini kafolatlaydigan ilg'or doimiy kuchlanishli zaryadlash texnologiyasi
Umumiy va ishonchli himoya
Inverterning xavf-xatarlari tufayli nosozliklarni oldini oladigan quvvatni yoqish sinov funksiyasi
Umumiy avtomatik himoya va chiqish haddan tashqari yuk himoyasi kabi signallar
Samarali IGBT (Izolyatsiya qilingan Gate Bipolyar Transistor) inversiya texnologiyasi
Yaxshi yuqori tezlikda kommutatsiya xususiyati, katta kuchlanish va katta oqim ish xususiyatlari. va IGBT ning kuchlanish drayveri (Beshinchi avlod IGBT kamroq to'yingan kuchlanish pasayishiga va yuqori ish samaradorligi va ishonchliligiga ega.)

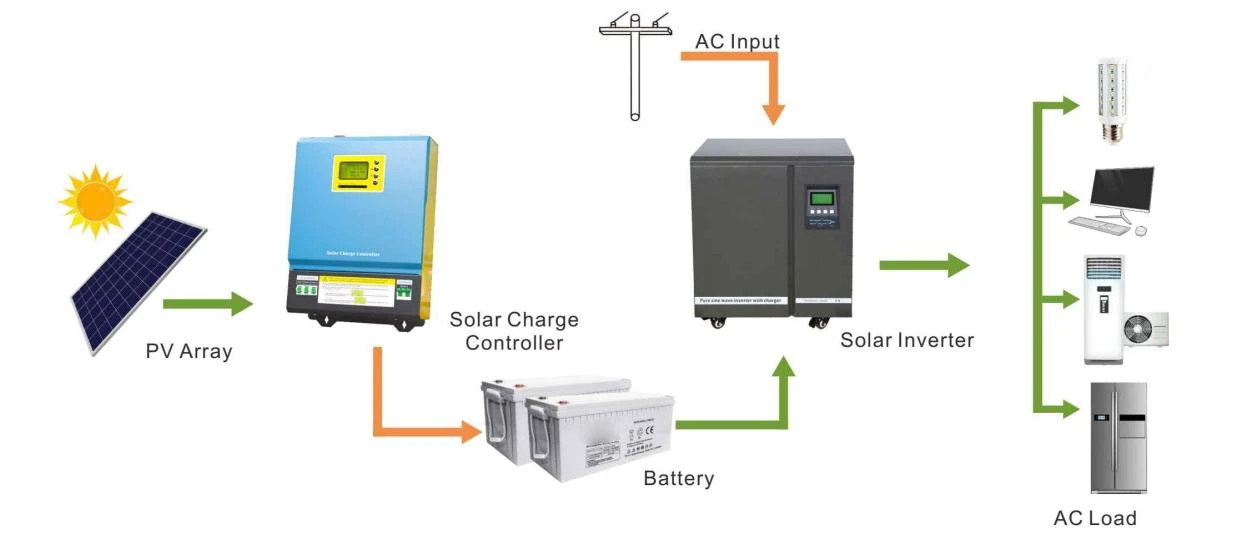

Ilova diagrammasi:
Texnik ko'rsatkichlar:
|
Model% 3aED-SN- |
6 kVt |
8 kVt |
10KVt |
12 kVt |
15 kVt |
20 kVt |
|
Nominal quvvat |
6 kVt |
8 kVt |
10KVt |
12 kVt |
15 kVt |
20 kVt |
|
Batareya |
||||||
|
Past kuchlanish |
96VDC/192VDC |
192VDC |
||||
|
Zaryad oqimi |
10A-20A |
|||||
|
Past kuchlanishdan himoya qilish |
84VDC/168VDC |
168VDC |
||||
|
Kiritish |
||||||
|
Voltaj diapazoni |
% 7b{0}}VAC/176-264VAC |
|||||
|
Chastotasi |
% 7b{0}}Hz |
|||||
|
Chiqish |
||||||
|
Chastotasi |
50/60Hz±1%(Inversiya rejimi) |
|||||
|
Voltaj diapazoni |
110VAC/220VAC;±5%(Inversiya rejimi) |
|||||
|
Chiqish to'lqin shakli |
Sof sinus to'lqini |
|||||
|
Konvertatsiya vaqti |
<10ms(Typical Load |
|||||
|
Samaradorlik |
>85% (100% qarshilik yuki) |
>90% (100% qarshilik yuki) |
||||
|
Haddan tashqari yuk |
110-120%/30S;>160%/300ms; |
|||||
|
Himoya funktsiyasi |
Batareyani haddan tashqari kuchlanishdan himoya qilish, kuchlanish ostida batareyani himoya qilish, ortiqcha yukdan himoya qilish, qisqa tutashuvdan himoya qilish, haddan tashqari haroratdan himoya qilish va hk. |
|||||
|
Atrof-muhit haroratining ishlashi |
0-40 daraja |
|||||
|
Saqlash uchun atrof-muhit harorati |
-15-+50 daraja |
|||||
|
Operatsion/Saqlash birikmasi |
0-90% Kondensatsiya yoʻq |
|||||
|
Mahsulot o'lchamlari: D × H × h (mm) |
555*368*695 |
655*383*795 |
||||
|
Yalpi vazn (KG) |
80 |
90 |
110 |
130 |
150 |
170 |
