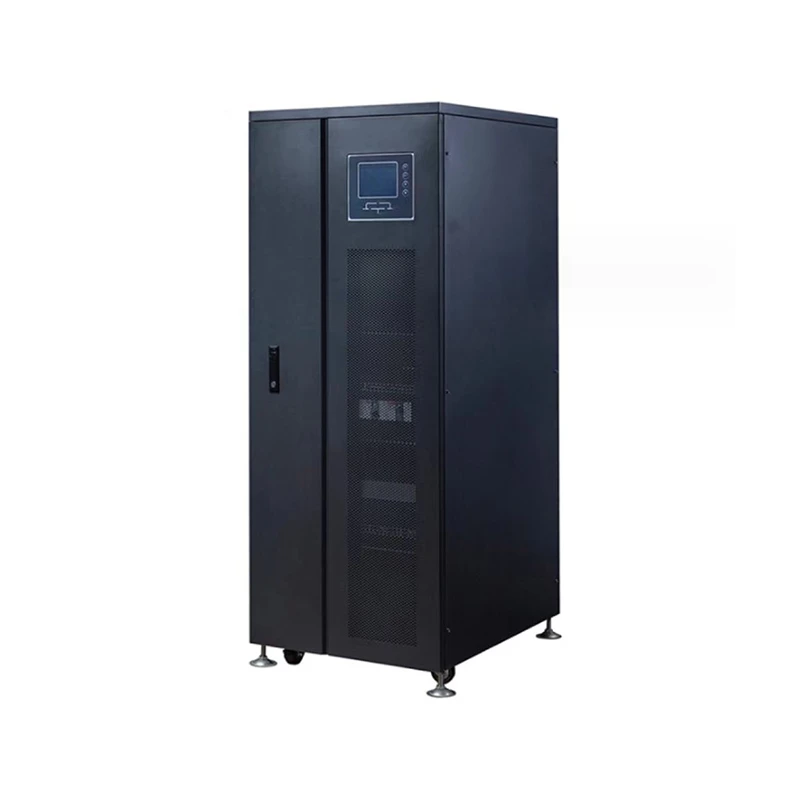

30 kVt o'chirilgan tarmoq inverteri
Ta'rif
Texnik parametrlar
Mahsulot haqida umumiy ma'lumot:
Mahsulot katta quvvatli invertorlar uchun foydalanuvchilarning yuqori ishonchlilik talablarini qondirish uchun yirik ma'lumotlar markazlari, tarmoq kompyuter xonalari, shuningdek, ishlab chiqarish, trafik va energiya kabi sohalarning elektr quvvati aloqalarini ishonchli elektr ta'minoti himoyasini ta'minlashi mumkin. DSP aniq nazorat qilish texnologiyasi va ikkita o'rnatilgan MCU-ga asoslangan holda, mahsulot barqaror va sof sinus to'lqinlarni chiqarishi va foydalanuvchilar uchun xavfsiz va ishonchli quvvat manbai himoyasini ta'minlashi mumkin.
Asosiy xususiyatlar:
Kengaytirilgan ish rejimi
Chastotani kuzatish, fazali blokirovkalash kuchlanishini barqarorlashtirish, shovqinni filtrlash va inverter chiqishida amalga oshiriladigan elektr tarmog'ining o'zgarishi bilan ta'sirning oldini olish
DSP, MCU va DDC tomonidan real vaqt rejimida ishlov berishga asoslangan to'liq raqamli vektorni boshqarish texnologiyasi tomonidan qo'shilgan foydalanuvchilarning yuklash uskunalari uchun eng yaxshi quvvat ta'minoti kafolati
Samarali LGBT (Izolyatsiya qilingan eshik bipolyar tranzistorli inversiya texnologiyasi
Yaxshi yuqori tezlikda kommutatsiya xususiyati, katta kuchlanish va katta oqim operatsion xususiyatlari va IGBT ning kuchlanish drayveri (Beshinchi avlod IGBT to'yinganlik kuchlanishining pasayishi va yuqori ish samaradorligi va ishonchliligiga ega.)
Yuqori moslashuvchanlik
Yoqilg'i generatorlarining barqaror ishlashini ta'minlaydigan keng kirish chastotasi (45Hz ~ 65Hz)
Katta yuklash qobiliyati
Mashina asboblari va sim kesgichlar kabi sanoat ilovalari uchun yaroqlilik
Ishonchli ishlash
Potensial xavflarni o'z vaqtida aniqlash uchun yoqilgan sinov funksiyasi
Yuqori barqarorlik va ishonchlilik funksiyalarning integratsiyalashuvi bilan kafolatlangan, shu jumladan AC kirish haddan tashqari kuchlanish himoyasi, kuchlanish himoyasi ostida AC kirish, chiqish haddan tashqari yuk himoyasi, qisqa tutashuvdan himoya qilish, haddan tashqari oqimdan himoya qilish, avtobusni haddan tashqari kuchlanishdan himoya qilish, haddan tashqari issiqlikdan himoya qilish, fanning noto'g'ri ishlashidan himoya qilish, yordamchi quvvat manbai xatosi himoya qilish, batareyani kuchlanish ostida ogohlantirish himoyasi, batareyani haddan tashqari zaryadlashdan himoya qilish va hk.
Boshqaruv funktsiyasi
Katta LCD, oqim sxemalari orqali ish holatini vizual ko'rsatish, aqlli piktogramma sensorli tugmalar jadval ma'lumotlari, voqea yozuvlari va boshqalar. RS232/RS485 interfeysi orqali kompyuter bilan aloqa qilish orqali invertor parametrlarini vizualizatsiya qilish. invertor.
Batareyani aqlli boshqarish
Aqlli batareya zaryadi: batareyaning zaryadlash parametrini foydalanuvchining akkumulyator konfiguratsiyasiga muvofiq sozlash va zaryadlash va suzuvchi zaryadni tenglashtirish, haroratni qoplash zaryadi va quvvat manbai shartlariga muvofiq zaryadsizlanishni boshqarish o'rtasida almashish, bu batareyaning ishlash muddatini uzaytirishi va administratorning yukini kamaytirish
Batareya nosozliklarini aqlli aniqlash: Yagona parametrlarni o'lchash, o'lchov natijalarini LCD displeyda ko'rsatish va har qanday batareya nosozliklari haqida administratorni darhol ogohlantirish va ogohlantirish
Shaxsiylashtirilgan sozlamalar:
Kirish quvvat manbai shartlariga muvofiq kirish parametrlarini to'g'ri sozlash
Texnik ko'rsatkichlar:
|
Model: ED-TP- |
TP-10KVt |
TP-20KVt |
TP-30KVt |
TP-50KVt |
TP-60KVt |
TP-80KVt |
TP-100KVt |
TP-150KVt |
TP-200KVt |
|
Nominal quvvat |
10KVt |
20 kVt |
30 kVt |
50 kVt |
60 kVt |
80 kVt |
100 kVt |
150 kVt |
200 kVt |
|
Ishlash tartibi va printsipi |
DSP aniq boshqaruv texnologiyasiga asoslangan PWM (impuls kengligi modulyatsiyasi) va ikkita o'rnatilgan MCUlar Chiqish quvvat manbaini to'liq izolyatsiya qilish |
||||||||
|
AC kirish |
|||||||||
|
Faza raqami |
Uch fazali +N+G |
||||||||
|
Kuchlanishi |
AC220V/AC380V±20% |
||||||||
|
Chastotasi |
50Hz/60Hz±5% |
||||||||
|
DC kirish |
|||||||||
|
doimiy kuchlanish |
DC192V/DC220V/DC240V/DC384V |
DC384V |
|||||||
|
Suzuvchi batareya |
Har bir batareyaning 13,6V x batareya miqdori【13,6V×16 batareya =217,6V】 |
||||||||
|
Chiqib ketish kuchlanishi |
Har bir batareyaning 10,8V x batareya miqdori【10,8V×16 batareya =172,8V】 |
||||||||
|
AC chiqishi |
|||||||||
|
Faza raqami |
Uch fazali +N+G |
||||||||
|
Kuchlanishi |
AC220V/AC380V±1% (barqaror yuk) |
||||||||
|
Chastotasi |
50Hz/60Hz±5%(tarmoq manbai)50Hz±0,01%(batareya) |
||||||||
|
Samaradorlik |
90% dan katta yoki teng (yuk: 100%) |
||||||||
|
Chiqish to'lqin shakli |
Sinus to'lqin |
||||||||
|
THD |
Lineer yuk:<3%;non-linear load:<5% |
||||||||
|
Dinamik yuk kuchlanishining vaqtinchalik davri |
<±5%(jump from 0 to 100%) |
||||||||
|
Tez tiklanish vaqti |
<100ms |
||||||||
|
Batareya va tarmoq o'rtasida almashinish vaqti |
3S-5S |
<4ms |
|||||||
|
Balanssiz kuchlanish |
<±3%<±1%(balanced load voltage) |
||||||||
|
Haddan tashqari yuk ko'tarish qobiliyati |
120%,20s;>150%, 100ms |
125%,20s;>150%,1s |
|||||||
|
Tizim indekslari |
|||||||||
|
Operatsion samaradorligi |
90% dan katta yoki teng (yuk: 100%) |
||||||||
|
Kompyuter aloqasi |
RS 232/RS 485 (SNMP masofaviy monitoring tarmoq adapteri) |
||||||||
|
Ishlash harorati |
-10~40 daraja |
||||||||
|
Nisbiy namlik |
0-90%(kondensatsiya yo'q) |
||||||||
|
Shovqin |
40-50dB |
50-60dB |
60-70dB |
||||||
|
Tuzilishi |
|||||||||
|
Tashqi o'lchamlar |
580*750*920 |
608*728*1475 |
1138*795*1125 |
1138*945*1725 |
|||||
|
Og'irligi (kg) |
180 |
220 |
300 |
470 |
620 |
680 |
730 |
954 |
980 |
