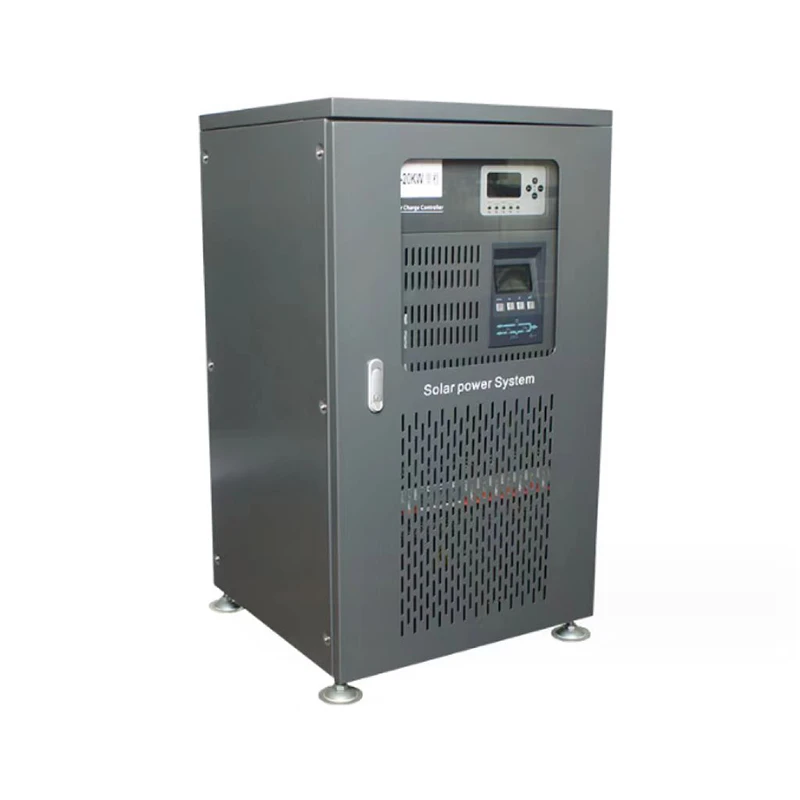

Off Grid Inverter tizimi
Ta'rif
Texnik parametrlar
Mahsulotga umumiy nuqtai:
Mahsulot katta fotovoltaik quvvat uchun mo'ljallangan o'rnatilgan zaryad nazorat qilish tizimiga ega bo'lgan integratsiyalangan aqlli inverterdir. Uning o'rnatilgan boshqaruvchisi zaryadlash samaradorligini va batareya paketining ishlash muddatini yaxshilash uchun bir nechta quyosh massivlari tomonidan batareyalar to'plami uchun zaryadni boshqarishni amalga oshirishi mumkin. DSP, MCU va DDC tomonidan real vaqt rejimida ishlov berishga asoslangan to'liq raqamli vektorni boshqarish texnologiyasi tufayli u mukammal himoya funktsiyalari va yuqori ishonchlilikka ega. Elektr ta'minotining afzal ko'rgan rejimi va batareyaning afzal ko'rgan rejimi hammasi sozlanishi, shuning uchun foydalanuvchilarning turli ilovalar ehtiyojlarini qondirishni osonlashtiradi. Unda LCD displey mavjud. t yirik quyosh energiyasini ishlab chiqarishda keng qo'llaniladi, jumladan oilalar, maktablar, jamoat yoritgichlari, sanoat va tog'-kon korxonalari, chegara mudofaasi, dengiz orollari, yaylovlar va boshqalar.
Asosiy xususiyatlar:
Yuqori ishonchlilik
Chastotani kuzatish, shovqinni filtrlash va ikki tomonlama konvertatsiya dizayni tufayli inverter chiqishida past buzilish
Yuqori moslashish qobiliyati
Yoqilg'i generatorlarining barqaror ishlashini ta'minlaydigan kirish chastotasining keng diapazoni
Batareyaning yuqori optimal ishlashi
Batareyaning uzoqroq ishlash muddatini kafolatlaydigan va akkumulyatorga texnik xizmat ko'rsatish vaqtini qisqartiradigan akkumulyator batareyasini boshqarishning aqlli texnologiyasi Batareyani maksimal darajada faollashtiradigan ilg'or doimiy kuchlanishli zaryadlash texnologiyasi zaryadlash vaqtini tejaydi va batareyaning ishlash muddatini uzaytiradi.
Umumiy va ishonchli himoya
Invertorning xavf-xatarlari tufayli nosozliklarni oldini oladigan quvvatni yoqish sinov funksiyasi Efficient IGBT (Izolyatsiya qilingan eshik bipolyar tranzistor) inversiya texnologiyasi Yaxshi yuqori tezlikda kommutatsiya xususiyati, katta kuchlanish va katta oqim ish xususiyatlari va IGBT kuchlanish drayveri (Beshinchi avlod IGBT to'yinganlik kuchlanishining pasayishi va yuqori ish samaradorligi va ishonchliligiga ega.)

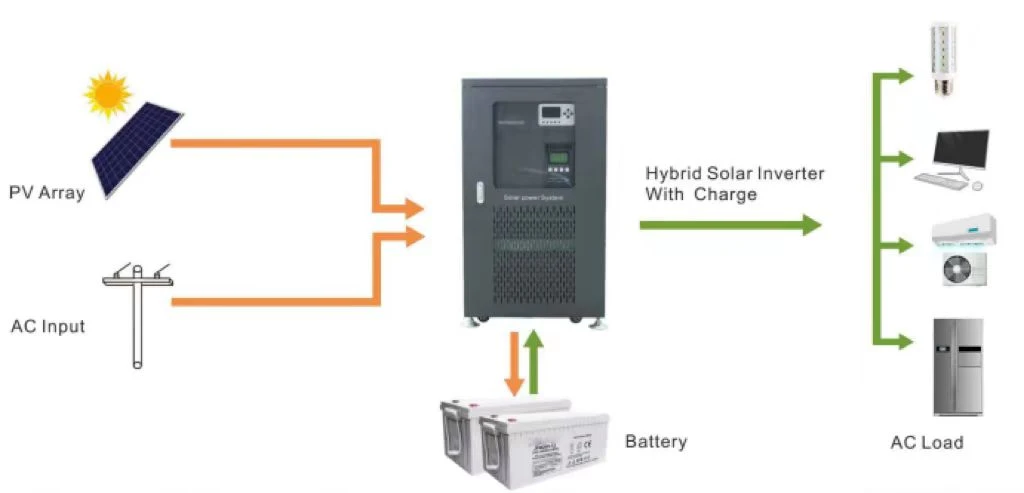

Ilova diagrammasi:
Texnik ko'rsatkichlar:
|
Model: ED-NKD- |
NKD-8KVt |
NKD-10KVt |
NKD-15KVt |
NKD-20KVt |
NKD-30KVt |
|
Nominal quvvat |
8 kVt |
10KVt |
15 kVt |
20 kVt |
30 kVt |
|
Batareya |
|||||
|
Nominal kuchlanish |
96 VDC/192VDC/220VDC/384VDC |
||||
|
Haddan tashqari zaryadsizlanishdan himoyalanish kuchlanishi |
96VDC/172VDC/194VDC/345VDC |
||||
|
Nazoratchi |
|||||
|
Nominal oqim |
100A |
||||
|
Nominal kuchlanish |
192VDC% 2f220VDC/384VDC |
||||
|
To'lovga kirishlar soni |
4 |
||||
|
Har bir kirishning maksimal oqimi |
25A |
||||
|
Quyosh kirish kuchlanishi |
<165VDC/<330VDC/<378VDC/<660VDC |
||||
|
Haddan tashqari zaryaddan himoyalanish kuchlanishi |
110VDC/222VDC/255VDC/445VDC (dasturlash mumkin) |
||||
|
Nazorat aniqligi |
±0.1 |
||||
|
Ko'rsatish aniqligi |
±0.1 |
||||
|
Samaradorlik |
>90% |
||||
|
Inverter |
|||||
|
kirish kuchlanishi |
% 7b{0}}VAC/176-264VAC |
||||
|
Kirish chastotasi |
% 7b{0}}Hz |
||||
|
Chiqish kuchlanishi |
110VAC% 2f220VAC |
||||
|
Chiqish chastotasi |
50/60 Gts |
||||
|
Chiqish to'lqin shakli |
Sof sinus to'lqin, THD<4%(full load) |
||||
|
Himoya funktsiyasi |
Chiqish qisqa tutashuvidan himoya qilish, haddan tashqari kuchlanishdan himoya qilish, kuchlanish ostida himoya qilish, past batareya himoyasi va hk |
||||
|
Qo'lda yoqish/o'chirish |
Qo'lda yoqish/o'chirish afzalroq |
||||
|
Avtomatik yoqish / o'chirish |
Yorug'lik bilan ishlaydigan quvvatni yoqish + belgilangan vaqtda o'chirish (dasturlash mumkin) |
||||
|
O'tish vaqti |
<10ms |
||||
|
Boshqa |
|||||
|
Ishlash uchun atrof-muhit harorati |
0-40 daraja |
||||
|
Ishlash/saqlash uchun nisbiy namlik |
20-90%(kondensatsiya yo'q, maksimal) |
||||
|
Tashqi o'lchamlar D×W×H(mm) |
536*560*1015 |
||||
|
Qadoqlash o'lchamlari: D × G × Y (mm) |
675*700*1180 |
||||
