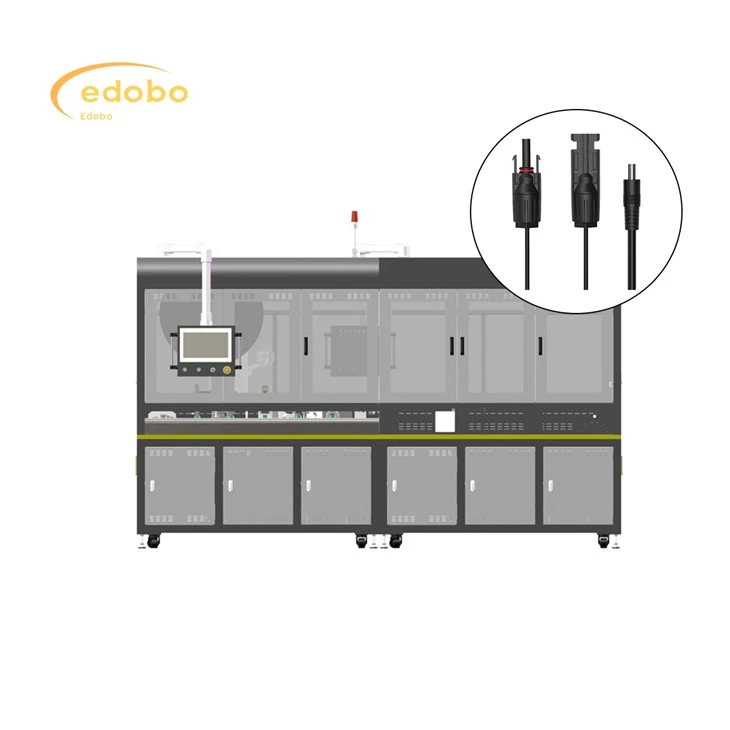

Quyosh paneli to'plami qutiping mashinasi

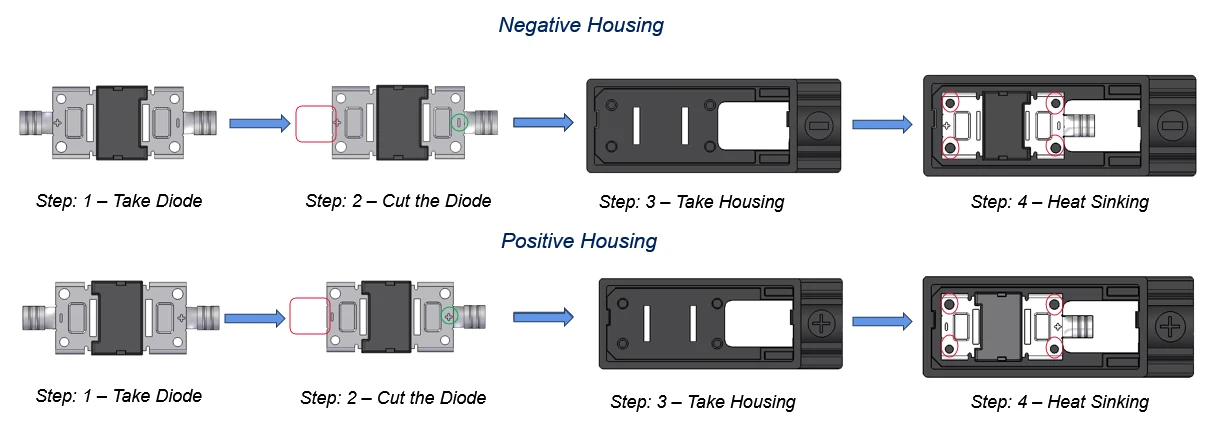

1. Diode:

Operator (yoki yarim avtomatlashtirilgan sozlamada tanlash mashinasi) diodni oladi.

2. Diading:

Diodning rahbarligi (diod tanasidan cho'zilgan metall simlar) to'g'ri uzunligiga kesilgan. Rasmda qizil konturlar, ehtimol kesilgan joylarda paydo bo'ladi. Belgilangan aniq va elektr aloqalarini ta'minlash uchun aniq kesish juda muhimdir.

3. Uy-joylarni joylashtirish:

Kerakli uy ("salbiy uy-joy" yoki "ijobiy uy-joy") olinadi.

4. Erish cho'kish:

Qurol-uyiga kesilgan diod qo'yilgan. Qizil to'garaklar diodning uy-joy ichidagi metall qismlar bilan elektr aloqalarini amalga oshiradigan aloqa nuqtalarini ko'rsatishi mumkin. Ushbu qadam shuningdek, issiqlik cho'kish bilan shug'ullanadi - issiqlikni dioddan uzatishga yordam beradi.

Socksululyce: Jarayon "salbiy uy-joy" va "ijobiy uy-joy" ga aniq ajralib chiqadi, bu diodning qutulishi (ijobiy va salbiy terminallar) hisoblanadi. Diod to'g'ri kiritilganligini ta'minlash uchun uy-joylar boshqacha ishlab chiqilgan.

Elektr-kontakt: "Issiqlik cho'kish" bosqichida diod turkumda mustahkamlovchi elementlar bilan elektr aloqalari bilan aloqa qilishini anglatadi. Bu to'g'ri ishlashi uchun birikma quti uchun zarurdir.

Sifatni boshqarish:

Kesishdan oldin va keyin diodlarni tekshirish.

Diod qutbini tekshirish.

Uy-joy ichidagi diodni to'g'ri kiritish va o'tirishni ta'minlash.

Ulanishni tekshirish uchun potentsial, elektr sinovi.

Keyingi Assambleya: Bu Junding oynasining bir qismining bir qismidir. Ushbu diodning integratsiyasidan so'ng, quyidagi bosqichlar bo'ladi, masalan:

Ichki simni ulash.

Junger oynasini quyosh paneliga yopishtiring.

Uni atrof-muhitdan himoya qilish uchun birikma qutilarini potte qilish yoki muhrlash.

Kabel bezlari yoki ulagichlarni qo'shish.

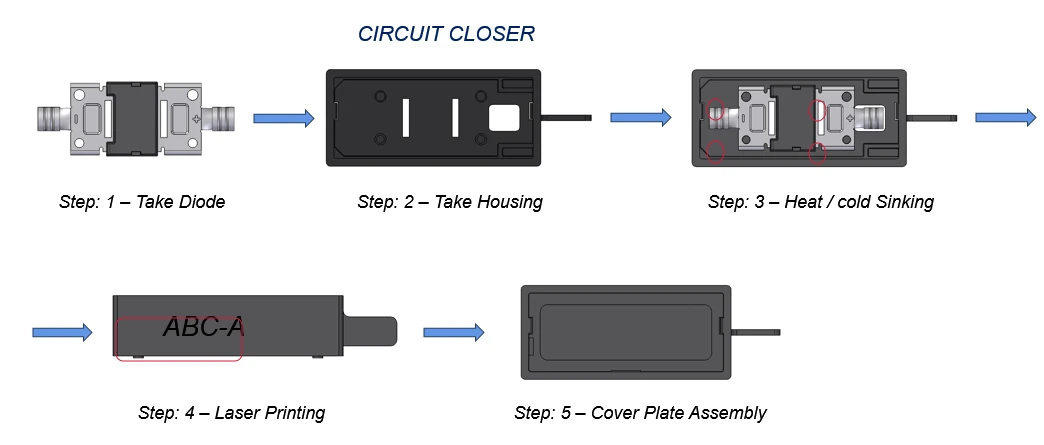

1-qadam: Diodni oling:

Diod olinadi (qo'lda yoki avtomatlashtirilgan tizim tomonidan).

2-qadam: Uy-joyni oling:

Tegishli uy-joy

3-qadam: Issiqlik / sovuq cho'kish:

Ushbu qadam bir nechta harakatlarni birlashtiradi:

Diodning kiritilishi: diod turar joyga kiritilgan.

Elektrga aloqasi: Diodning rahbarlari uy-joy ichidagi harakatchan elementlar bilan aloqa qiladi.

Kesish: Diodning rahbarligi endi kesish kerak emas.

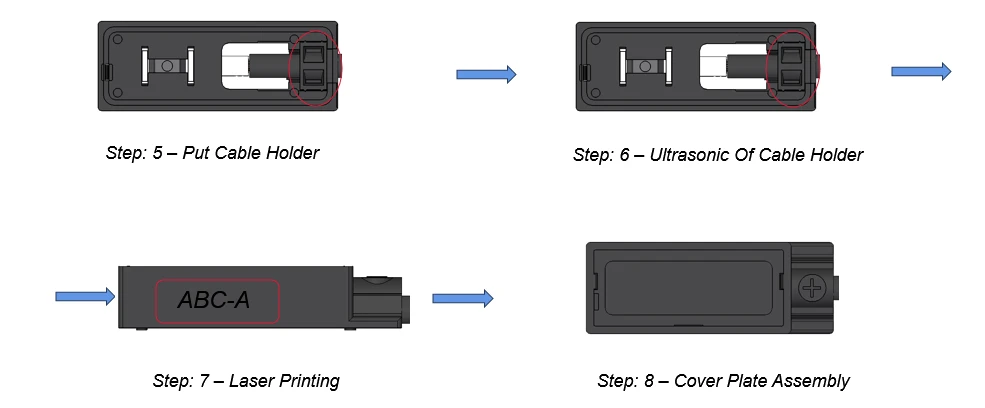

4-qadam: Lazer bosib chiqarish:

Uy-joy lazerni chop etish / gravirlash tizimidan foydalanib, ma'lumotni aniqlash ma'lumotlarini (masalan, "ABC-A") bilan belgilanadi.

5-qadam: Qoplamalar yig'ilishi:

Muqova plitasi ichki qismlarni o'rab turgan uy-joyka biriktirilgan.

1. Ushbu uskuna ishlab chiqarish uchun zarur bo'lgan xom ashyo quyidagilardan iborat: markaziy salbiy qutilar va tegishli modullar (naychalar), bosim bloklari, bosimli ulagichlar o'rnatilgan kabellar o'rnatilgan.

2. Funktsiyalarni amalga oshirish

① markaziy salbiy quti tananing avtomatik ovqatlanishi. Modulning avtomatik oziqlantirish. Modulni yig'ish va masofani qutilar bilan. O'rtacha tananing elektr stantsiyasi, kodlash. Avtomatik tushirish.

② (positive and negative box body) manual cable riveting, automatic cable stripping, riveting (with pressure sensor), soldering, CCD visual inspection, automatic pressure block installation, automatic ultrasonic welding, automatic electrical performance testing, automatic coding, automatic unloading.

3. Uskunalar talablari

 Xom ashyo bilan aloqa qiladigan barcha qismlar xom ashyo yuzasi shikastlanmagan, tirnalgan yoki parchalanishiga ishonch hosil qilishlari kerak.

The Rimet sim siqish koeffitsitiga ishonch hosil qiling.

③ Mavjud blokni ultratovush blokini payvandlashda kamida 350 n ishlamaydi

 elektr o'lchovi va ma'lumotlarni kiritish. ⑤C / T: 4 soniya.

1. Ishlab chiqarish liniyasi fotovoltaik kabellarni avtomatlashtirish uchun mos keladi. Ishlab chiqarish liniyasi chapdan o'ngga oqadi va simli siqish, Terminalni kesish, ulagichni aniqlash, yong'oq burish, yong'oq burish, CCD ni aniqlash

2. Qo'llaniladigan simli diametri: 4mm²

3. Liniy uzunligi: 15 {{3} -600 mm, bag'rikenglik ± 0,002 * l {{5} {{5} {{5} +1;

4. Peel uzunligi: {1}} mm;

5. Ishlab chiqarish ritm: 4 soniyadan katta yoki teng;

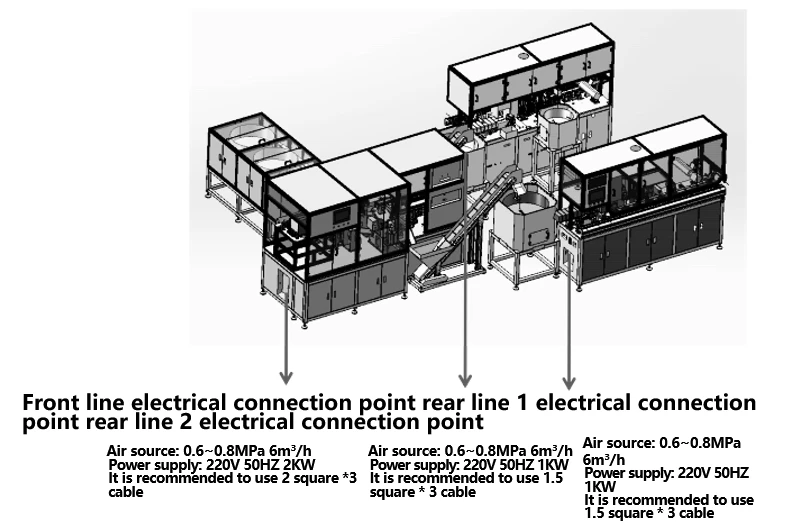

6. Xost hajmi: 1200 × 4000 × 2400 mm

7 Barcha parametrlarni osonlikcha o'rnatilishi va saqlanishi mumkin va operatsiya ko'rsatmalari rasmlar orqali sezilarli va sodda tarzda namoyish etiladi. Bu 4- parolni himoya qilish funktsiyasi bilan birga keladi (ruxsatnomalar bilan, texnik nazorat, texnik nazorat, texnik, texnik, va menejerga bo'lingan), ularga texnik xizmat ko'rsatish va xarajatlarni kamaytirish;

8. Ko'pgina ish stantsiyalari mahsulot barqarorligini ta'minlash uchun integratsiya uchun etuk mahsulotlardan foydalanadilar;

9. Mahsulot aniqligini ta'minlash uchun servolar avtoulovini boshqarish tizimini qabul qilish;

10. Dastur 100 tagacha faylni saqlashi mumkin va dastur raqamini tanlash orqali kirish mumkin. Ma'lumotlar bazasi serveri ishlab chiqarish ma'lumotlarini to'playdi va mahsulot ishlab chiqarish jarayonida tarmoq orqali mahsulot ishlab chiqarish vaqtida ma'lumotlarni qazib olish va unga ishlov berish jarayonida ma'lumotlarni olish va unga ishlov berish paytida texnik mahsulotlarni ishlab chiqarish sifatini tashkil etadi;
