Quyosh paneli ulagichi ishlab chiqarish uskunalari

Bizning quyosh paneli ulagichimiz ishlab chiqarish liniyasi yuqori samarali jarayonni amalga oshirish uchun birgalikda ishlaydigan avtomatlashtirilgan uskunalar turadi. Tizim belgilangan uzunlikdagi simlarni boquvchisidan boshlanadi, simni aniq uzunlikda to'kib tashlaydi. Simli oziqlantiruvchi (pul o'tkazish), qisqichlarni ishlatadigan, keyin kesilgan simlarni ish stantsiyalari bilan olib boradi. Ushbu stantsiyalar, izolyatsiya olib tashlash uchun kesish va peoping mashinasi, ulagichlarni biriktirish uchun va ixtiyoriy krimp narxini aniqlash stantsiyasini o'z ichiga oladi. Virusli oziqlantiruvchi (pul o'tkazish) qisman yig'ilgan ulagichlarni ulagich iplari va yong'oq burish mashinasiga o'tkazishda davom etmoqda, Yondagi yig'ish bosqichlarini avtomatlashtirish. Belgilangan kabelli pishirish mashinasi tashqi ko'ylagini olib tashlash orqali kabellarni tayyorlaydi. Jarayon avtomatik ravishda tugatilgan (OK) mahsulotlarini ajratib turadigan, yaxshi (OK) mahsulotlarini ajratib turadigan, faqat yuqori sifatli ulagichlardan ajratib turadigan, faqat yuqori sifatli ulagichlarni ajratishni kafolatlaydigan oflayn tasniflash mashinasi ishlab chiqarish liniyasini qoldiradi. Ushbu yaxlitlashtirilgan, avtomatlashtirilgan yondashuv ishlab chiqarish tezligini sezilarli darajada yaxshilaydi, qo'lda ishlov berishni kamaytiradi va xatolar xavfini minimallashtiradi.

So'rov yuborish

Ta'rif

Texnik parametrlar

Solar Panels Production Automatic Trimming

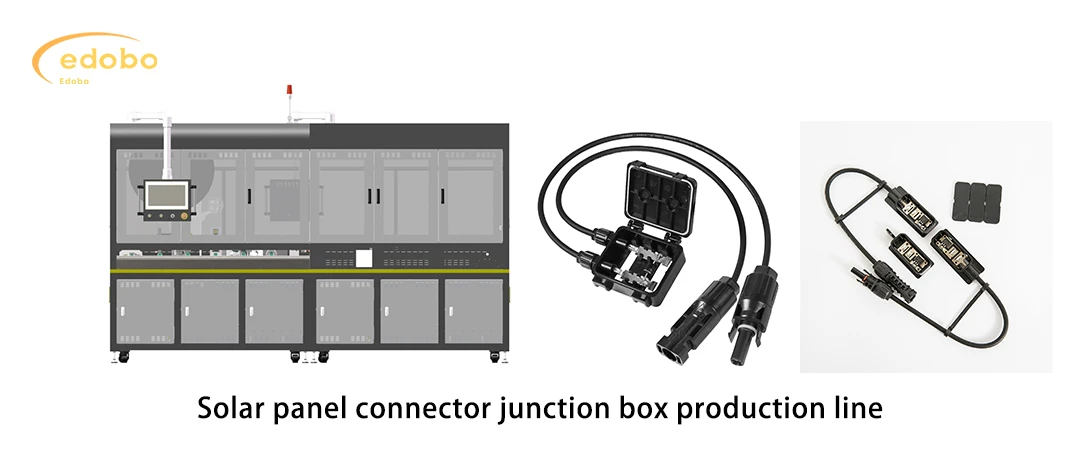

Solar panel connector junction box production line

produc features

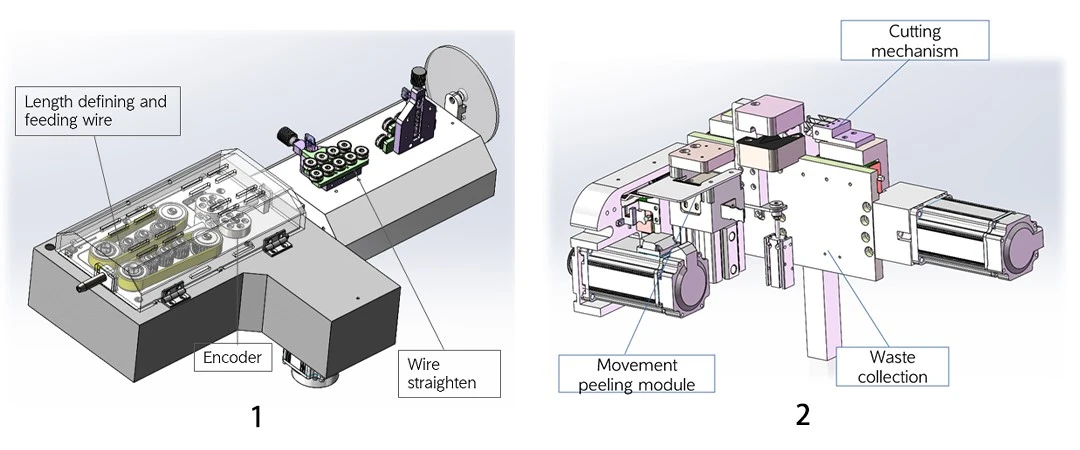

Fixed Length Wire Feeder

1.Fixlangan uzunlikdagi parvarisher:Optimal ishlov berish uchun aniq va izchil sim uzunligini ta'minlaydi.

Kesish chizig'ining uzunligi barqarorligini ta'minlash uchun to'liq servo tizimi va yopiq-loopni qayta ishlash;

2. Sovutlash va peeling mashinasi:Izolyatsiyani kesish va yiqilishni avtomatlashtirish, simlarni urish uchun tayyorlash.

Peelingda, misli simni siqmang yoki kesmang; Peoping va terining

Kesilgan ipni yig'ish va qayta ishlash uchun chiqindilarni yig'ish tizimi bilan jihozlangan.

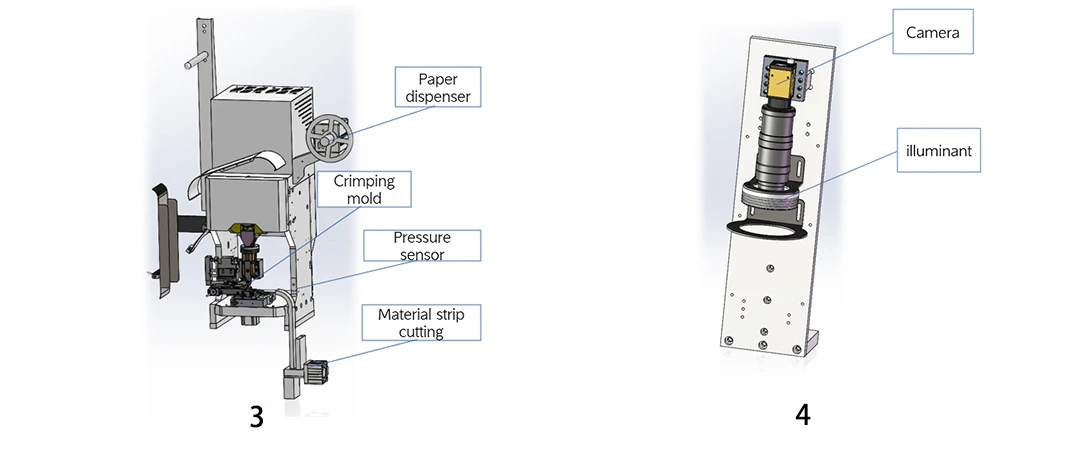

Crimping machine

3.Komping mashinasi:Stantsiya asosan terminallar va simlarning o'rashni yakunlaydi. Quvvat servo tizimini 0}}}}}}}}} ning kilimlari bilan qabul qiladi. 02mm;

Ish stantsiyasi eea bosimini monitoring qilish bilan jihozlangan, mixlash sifatini aniqlash;

4.Crimp hajmi aniqlanish stantsiyasi (ixtiyoriy):Tasdiqlashning keskin ishlashini ta'minlash va izchil ishlashni ta'minlash orqali sifat nazoratini ta'minlaydi.

Modul, asosan, ochiq mis simlarining ko'rinishini, mis simlarini kesish holatlari va hokazolarni tekshirish uchun vizual tizimni qabul qiladi;

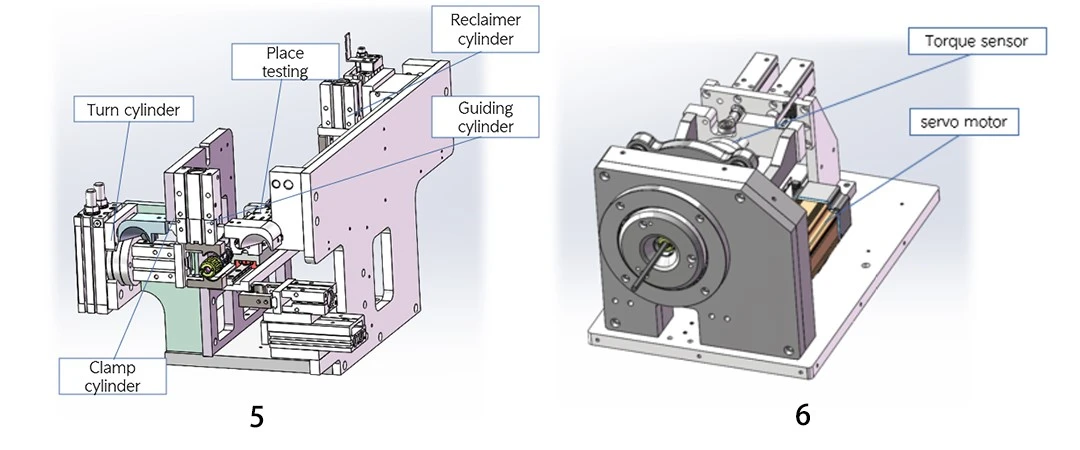

Connector threading machine and nut twisting machine

5.Konnektor ipaklari:Ulagich uylarida simlarni kiritish jarayonini avtomatlashtirish.

Stantsiya asosan kabellarni ulagichlarga aralashtiradigan terminallar bilan kiritish funktsiyasini yakunlaydi;
Stantsiya terminallarning to'g'ri kiritilgan yoki yo'qligini aniqlash uchun jihoz bilan jihozlangan;

6.Nut burish mashinasi:Assambleyani to'ldirib, yong'oqni ulagichlarga mahkam bog'laydi.

Stantsiya ulagich joyiga kiritilgan yoki yo'qligini aniqlash uchun pozitsiya sensori bilan jihozlangan;
Real vaqtda momentning kattaligini aniqlashi mumkin bo'lgan moment sensori bilan jihozlangan

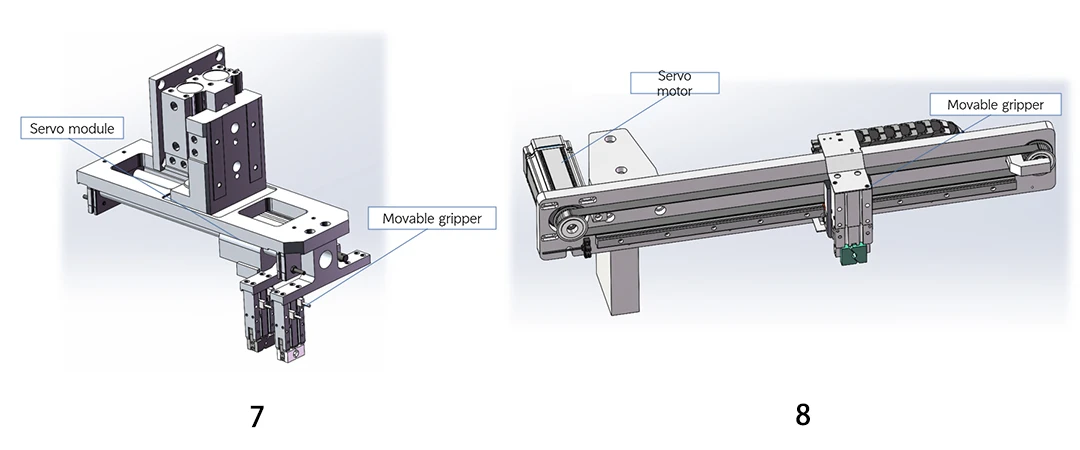

Wire transfer clamp

7.Roalizatsiya stantsiyasi:Stantsiya asosan ikkinchisini qayta ishlashni osonlashtirish uchun simlarni topshirishni yakunlaydi.

8.offlin tasnifi mashinasi:Avtomatik ravishda tayyor mahsulotlarni nuqsonli (ng) birliklardan ajratadi.

Ish stantsiyasi asosan mahsulotning oflaynini yakunlaydi;
Sero Motors-dan foydalanish nuqsonli mahsulotlarni yaxshi mahsulotlardan ajratishi mumkin;

Solar Panels Production Automatic Trimming

production machine

Solar Panels Production Automatic Trimming

O'ziga xos xususiyat	Spetsifikatsiya
Qayta ishlash darajasi	Ulagich modeliga asoslangan moslashtirilgan o'rnatish stantsiyalari
Ishlab chiqarish quvvati	15-20 Kompyuterlar / min
Funktsiya	Barcha ulagich komponentlarini to'liq avtomatik yig'ish
Ishlash harorati	0-40 ilmiy darajasi (32-104 ilmiy f)
Namlik	40%-80%
Mahsulot saralash darajasi	99% dan katta yoki teng
Havo bosimi	0. 5 MPa - 0. 7 MPa (toza, quruq havo manbai)
Quvvatlantirish manbai	AC 220V / 50Hz
