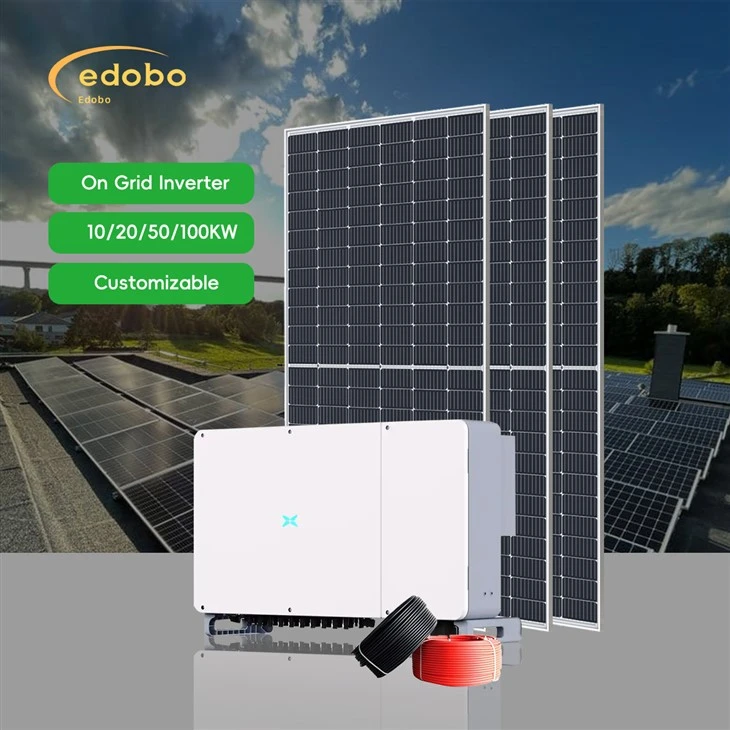

50 kVt grid quyosh energiyasi tizimida komponentlar

On-Grid quyosh energiyasi tizimi tijorat muassasalari, kichik sohalar, maktablar yoki katta turar-joylar uchun ajoyib tanlovdir. Yuqori energiya ishlab chiqarish uchun mo'ljallangan va panjara bilan changsiz integratsiyalashganda, ushbu tizim sizga elektr energiyasining narxini sezilarli darajada kamaytirish va hatto ortiqcha quvvatni panjara ustiga qaytarish imkonini beradi. Quyida Edobo Quyosh tomonidan taklif etilayotgan 50 kVt-ga 50 kVt quvvatli tizimga kiritilgan muhim tarkibiy qismlarning taqsimlanishi.

So'rov yuborish

Ta'rif

Texnik parametrlar

Sanoat quyosh tizimimizni joriy etish

product-750-400

Xususiyatlari:

1. Quyosh panellari:

Miqdor: panelning vatagida (har biri 550w-600w) ga qarab, taxminan 100-112 panel.

Turi: yuqori samaradorlik monoksistalline yoki policystall panellari.

Maqsad: Quyosh nuri tushadi va uni to'g'ridan-to'g'ri joriy (DC) elektr energiyasiga aylantiradi.

Xususiyatlari:

Yuqori energiyani konvertatsiya qilish samaradorligi.

Bardoshli va ob-havoga chidamli (IP67 / IP68 baholandi).

Imkoniyat: 50 kV yoki bir nechta kichikverterlar (masalan, 2 x 25 kw).

Maqsad: DC elektr energiyasini quyosh panellaridan foydalanish uchun foydalanish va tarmoqli oziqlantirish uchun elektr energiyasi bilan o'zgartiradi.

Xususiyatlari:

Qishloqlashtirilgan energiya konversiyasini oshirish uchun maksimal quvvat nuqtasini (MPT).

O'rnatilgan xavfsizlik va monitoring tizimlari.

Afzalliklari:

3. O'rnatish inshootlari:

Turi: sobit tort yoki sozlanadigan o'rnatish moslamalari (tom yopish yoki er osti mashinasi).

Material: Kornoziya qarshiligi va chidamliligi uchun alyuminiy yoki galvanizli po'lat.

Maqsad: Quyosh panelidagi quyosh panellarini mukammal quyoshga ta'sir qilish uchun maqbul burchakda ushlab turadi.

4. DC tarmog'i qutisi:

Maqsad: Bir nechta quyosh paneli satridan DC chiqishini birlashtiradi va uni inverterga boqadi.

Xususiyatlari:

Ajratish moslamalari (SPD).

Sigirlar yoki o'chiruvchilar bilan haddan tashqari olib tashlanadigan himoya.

Foydalanish stsenariylari

Buyum	Komponentlar nomi	Rasm	Texnik ma'lumotlar	Miqdori
1	Mono Quyosh paneli (Yaysli quyosh)		Yuqorida baholangan quvvat: 450W, 1444-sonli, 9BB. PMXda kuchlanish: 41.35V Hozirgi PMX da: 10.89a Ochiq tutun kuchlanishi: 49.9V Qisqa tutashuv oqimi: 11.47a Hajmi: 2094 * 1038 * 35MM vazn: 23.5 kg	112 ta
2	Yopiq inverter (yolg'iz)		Raqamli chiqish quvvat: 50 kV Sown Voltaj: 220 / 380V yoki 230V / 400V Uch faza 50Hz / 60Hz	1 ta asar
3	WiFi tayog'i		Monitoring tizimi	1 ta asar
4	Pv kabeli		PV {{0} 4 4 mm2 Qizil sim 350 m Qora sim 350 m	400m
5	MC Ulagich		Rativ kuchlanish: 1000V	18ta
