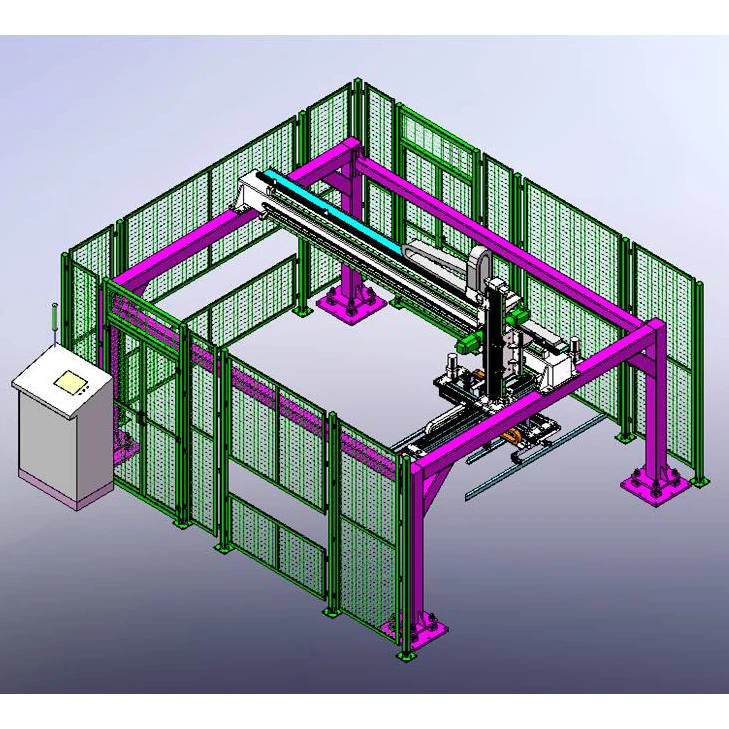

Uskunaning funktsiyalari va kirish
1. Komponentning o'sishi va chiqishi;
2. Transmissiya usuli: sinxron kamar uzatish;
3. Avtomatik ravishda ramkani ushlang va uni ramka mashinasiga joylashtiring;
4. Servo vosita sinxron kamarni harakatga keltiradi, bu tutqichni aniq joylashishni aniqlash uchun belgilangan joyga ko'chirishga olib keladi;
5. Uskunaning asosiy tuzilishi kvadrat payvandlash yo'li bilan amalga oshiriladi;
6. Oson ushlash uchun bir nechta silindrli birikmalar;
7. Avtomatik ramkalash robotining qo'li L shaklidagi tuzilishga ega, qisqaroq konsol va yanada barqaror tuzilishga ega;
8. Boshqarish usuli: harakatni boshqarish + servo haydovchi.
Uskunaning asosiy ishlash ko'rsatkichlari
Tegishli komponentlar spetsifikatsiyalari: Mos keladigan komponentlarga uzunligi 1500 mm-2000mm va kengligi 600mm-1000mm boʻlgan ikki oynali komponentlar hamda anʼanaviy komponentlar kiradi.
Ish ritmi: taxminan 29 soniya
Maksimal ishlab chiqarish quvvati: kuniga taxminan 2979 dona
Onlayn operator: Yo'q
Og'irligi: taxminan 2100 kg
Nominal quvvat (KVt): 5,62KVt
Gaz iste'moli (L/min): 10L/min
Bosim (MPa): 0.6-0,8MPa
Shovqin (dbA): ＜ 72dB
Tashqi o'lchamlar (uzunlik x kenglik x balandlik): 4100 mm x 4770 mm x 2300 mm (himoya to'r bilan birga)
Afzalliklari Kirish
1. Uskunalar servo vosita tomonidan boshqariladi, viteslar va tokchalar bilan boshqariladi va chiziqli yo'naltiruvchi temir yo'l bilan boshqariladi, bu aniq joylashishni aniqlash va silliq ishlashning afzalliklariga ega;
2. Butun mashina xavfsizlikni muhofaza qilishni ta'minlaydigan xavfsizlik panjarasi bilan jihozlangan;
3. Butun mashina quvvatni o'chirish va gazni o'chirish himoyasi bilan jihozlangan;
4. Butun ramkani ushlash jarayoni pnevmatik nazorat bilan yakunlanadi, bu samarali va qulaydir;
5. Uskunani to'liq avtomatik boshqarish, xodimlarning aralashuviga ehtiyoj yo'q;
6. Dasturlash interfeysi sodda va foydalanuvchilar uchun qulay.
|
