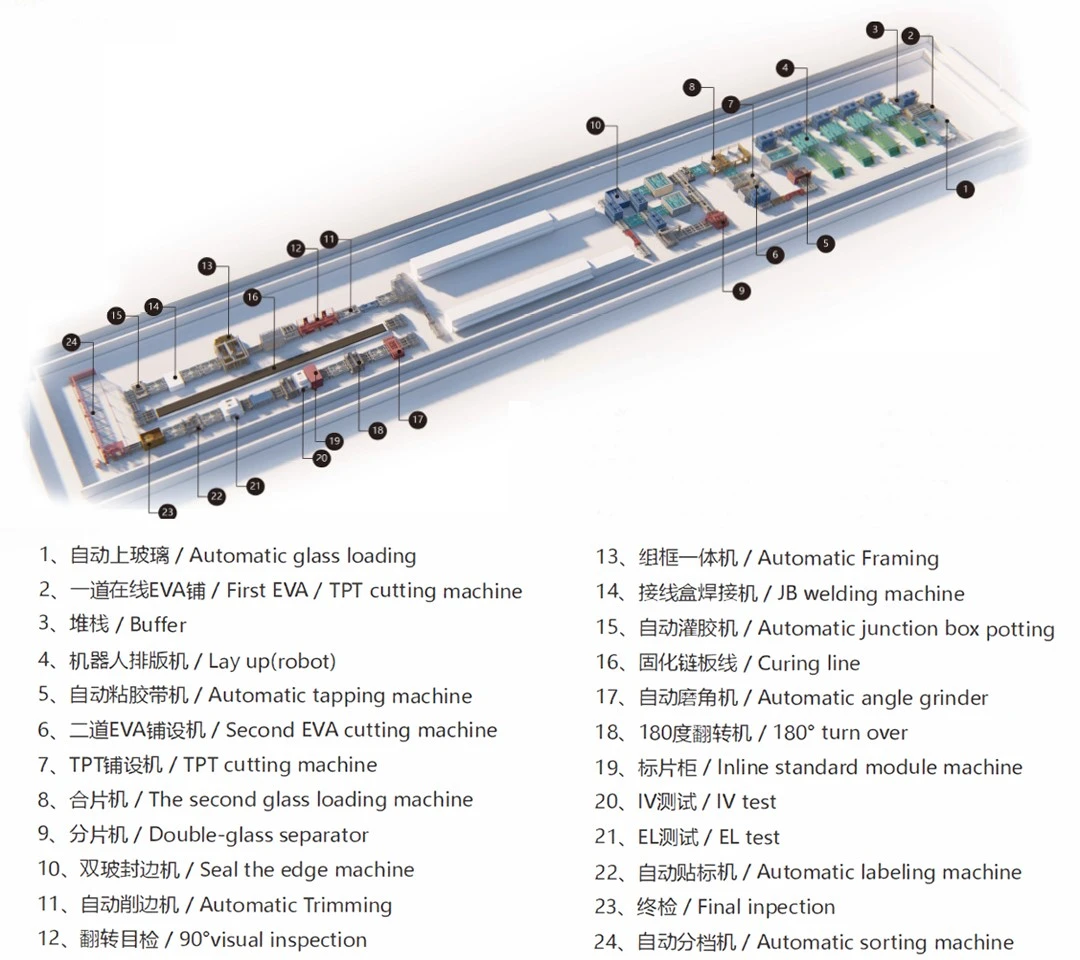

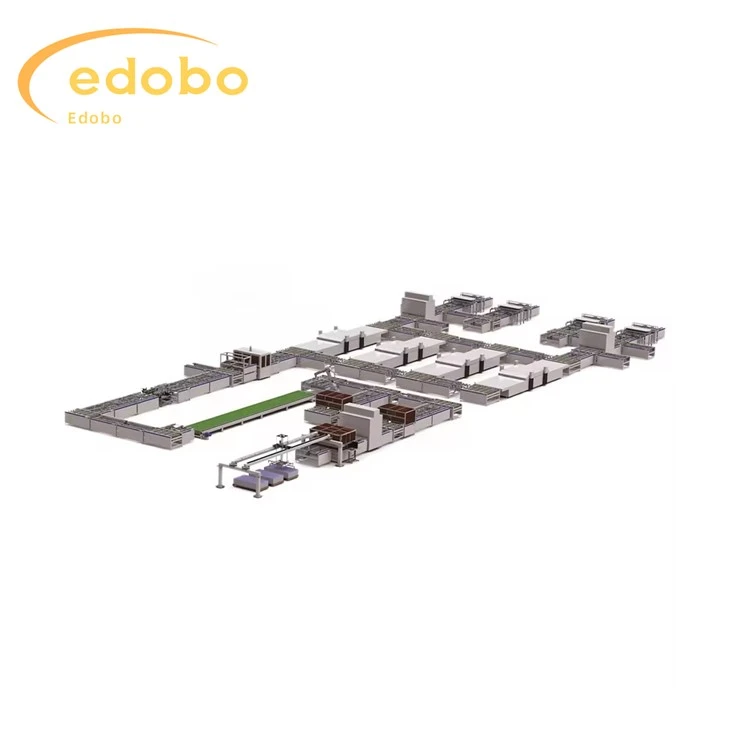

To'liq quyosh paneli ishlab chiqarish liniyasi

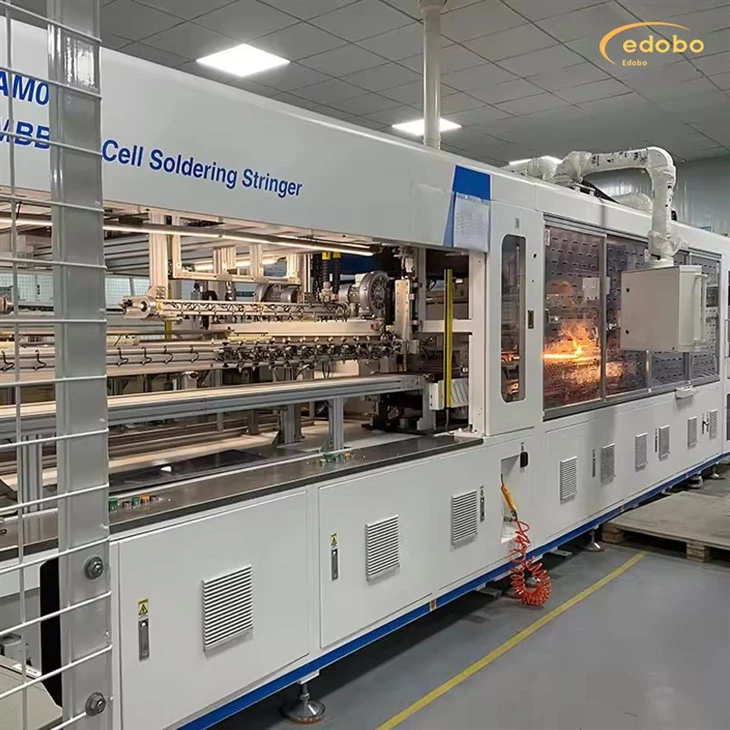

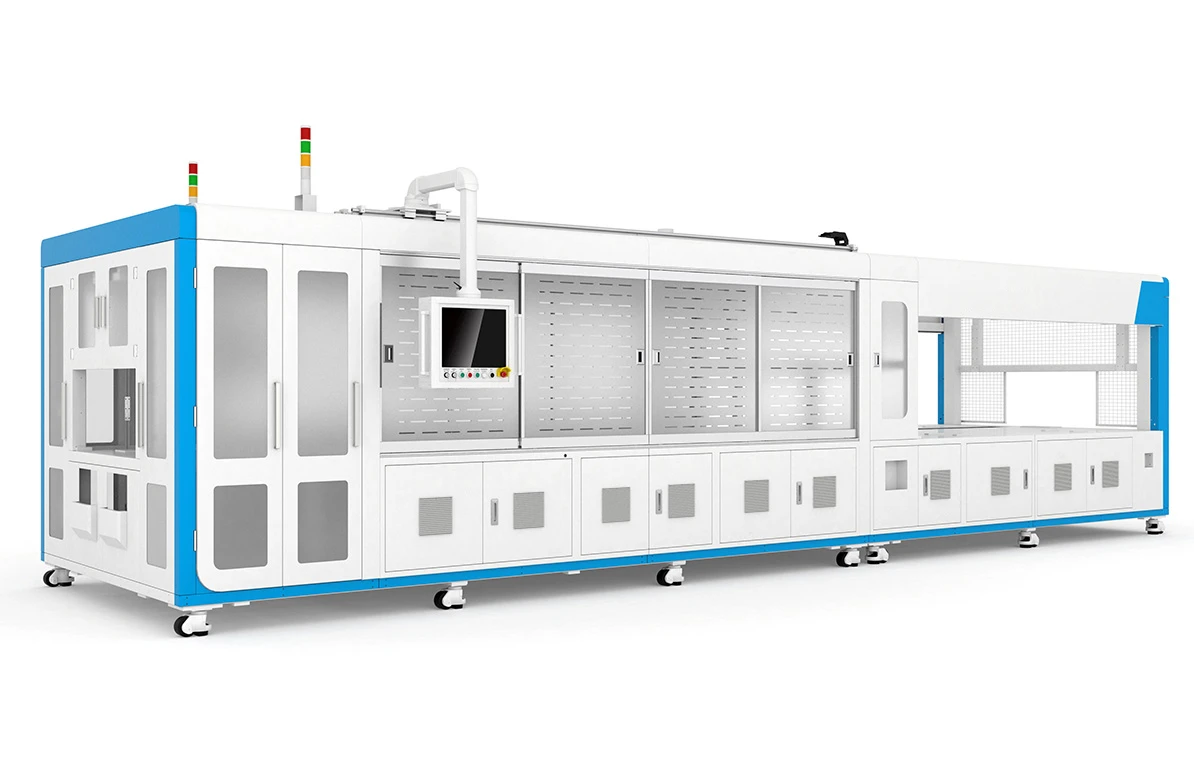

1.Stringli payvandlash mashinasi

1. Kengligi 30 mm dan yuqori bo'lgan quyosh batareyalarini payvandlashni qo'llab-quvvatlaydigan yuqori tezlikli ikki yo'lli stringer, ushbu spetsifikatsiyadagi yuqori tezlikli stringerlar uchun ichki bo'shliqni to'ldiradi va mijozlarga bir nechta ilovalar uchun bitta mashina bilan ko'p qirrali yechim taklif qiladi.

2. Robot yuklash bilan birga ko'rishni joylashtirish va aniqlash funktsiyalari bilan jihozlangan.

3. Avtomatik lentani bükme va kesish funktsiyalari mavjud bo'lib, lenta oralig'idan kelib chiqqan hujayra sinishi samarali ravishda kamayadi.

4. Eng ko'p qabul qilingan kontaktsiz infraqizil payvandlash texnologiyasidan foydalanadi, bu ham hujayralarni, ham lentani bir tekis isitishni ta'minlaydi, sinish tezligini kamaytiradi.

5. Bir nechta harorat zonalari bilan jihozlangan bo'lib, buzilishlarni samarali ravishda kamaytirish uchun bosqichma-bosqich isitish va sovutish imkonini beradi.

6. Chiqish uchun ixtiyoriy EL satrini tekshirish funktsiyasi.

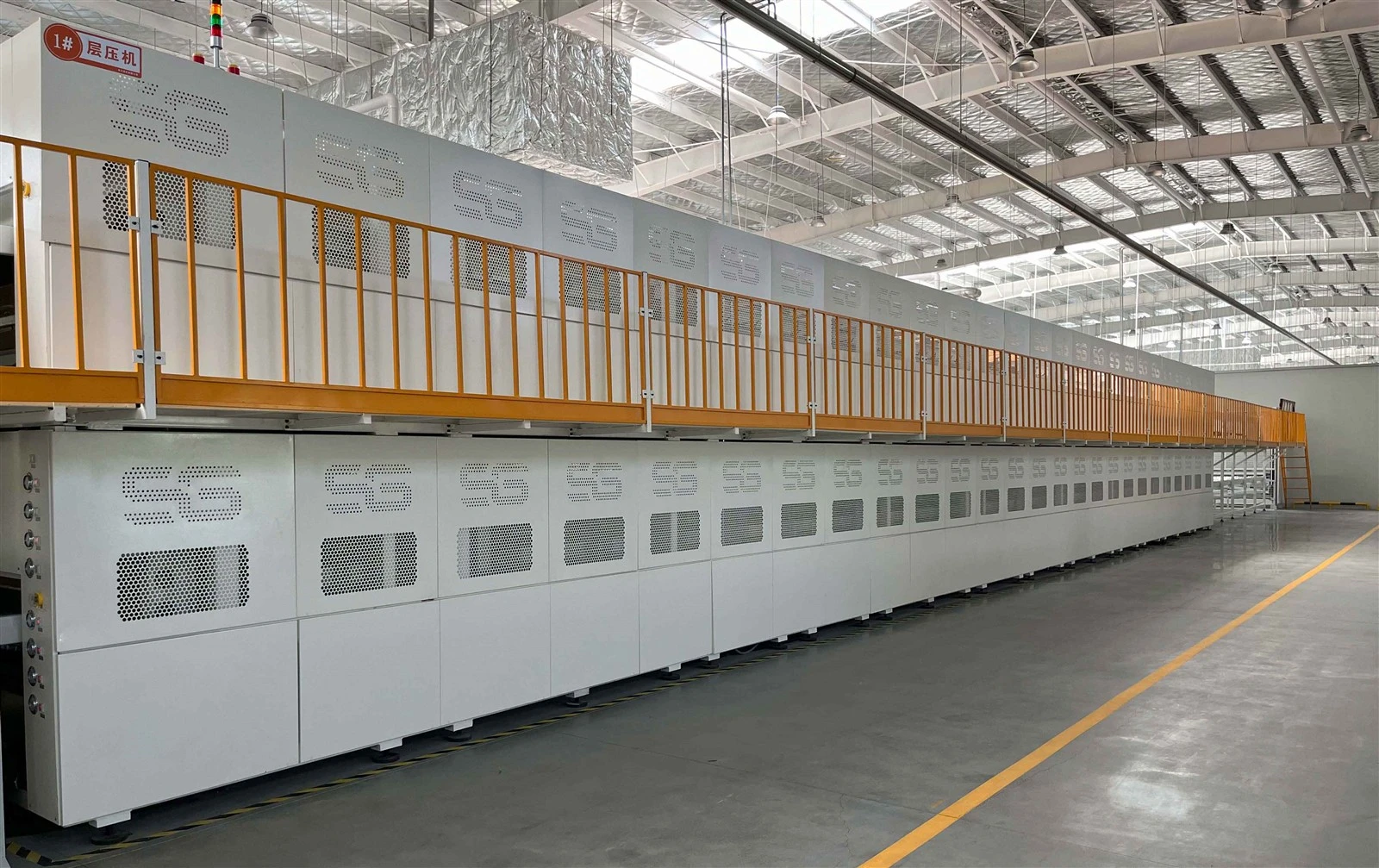

2. Laminator mashinasi

Bir qavatli bitta kamerali to'liq avtomatik laminatsiya mashinasi asosan oziqlantirish bosqichi (A sinfi), laminatlash bosqichi (B sinfi), tushirish bosqichi (C sinfi) va changyutgich, ildiz nasoslari to'plami, vakuum kabi yordamchi funktsional uskunalardan iborat. nasos, moyli pech va boshqalar.

Umumiy jihozlar uchun o'rnatilgan modul dizayni

1.1 Uskunalar yuqori quvvatli ish muhitida uzoq muddatli normal va barqaror ishlashga javob beradigan yuqori quvvatli umumiy strukturaviy dizaynni qabul qiladi;

1.2 Haroratning bir xilligini va nazorat qilishning aniqligini ta'minlash uchun moyni isitish usulini qabul qilish, uskunaning umumiy jarayon ishlashini samarali ta'minlash;

1.3 B-darajali, C-darajasi va A-darajasi sinxron yoki mustaqil ishlashi mumkin;

1.4 Intellektual boshqaruv rejimi, PLC + taqsimlangan I / U + DC24V DC boshqaruv tizimi, yuqori darajadagi avtomatlashtirish, avtobus texnologiyasi an'anaviy simlarni ulash usullarini, past ishlamay qolish tezligini va tez ma'lumotlarni uzatish tezligini butunlay o'zgartiradi;

1.5 Oddiy va foydalanuvchilar uchun qulay interfeys va keng qamrovli ma'lumotlarni ko'rsatish va grafik statistikasi funktsiyalari bilan yirik markali sensorli ekran ishlashi;

Qurilma haqida ko'proq ma'lumot olish uchun, iltimosBiz bilan bog'lanish

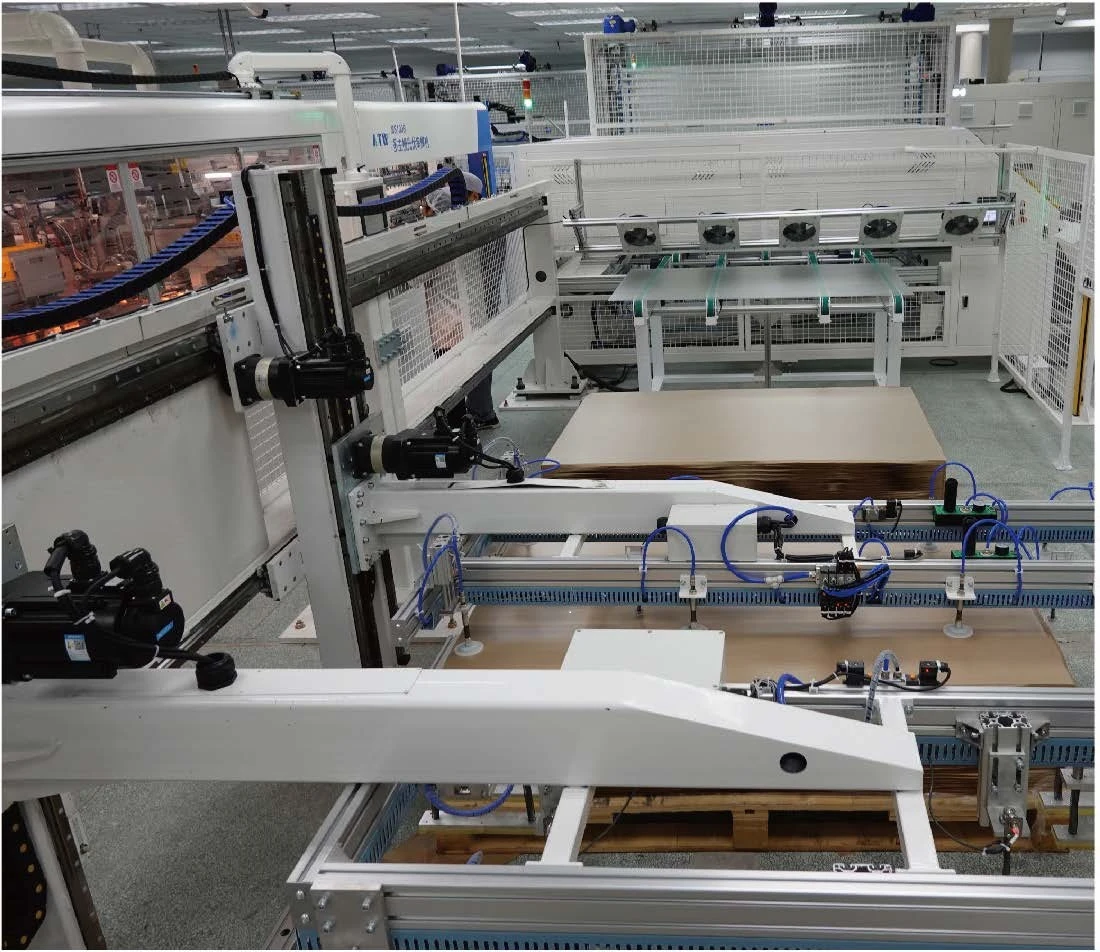

1.Oynani avtomatik yuklash

1. Stakanni shisha romorkdan ko'taring va uni yig'ish liniyasiga qo'ying
2. Mashina ikkita shisha saqlash stantsiyasini va bitta qog'ozni saqlash stantsiyasini o'z ichiga oladi.
3. Shisha so'ruvchi robot qo'li stakanni yig'ish liniyasiga qo'yadi, qog'oz yig'uvchi robot qo'li esa qog'ozni shishadan olib tashlaydi.
4. Mashina servo dvigatel tomonidan boshqariladi va so'rg'ich stakanni belgilangan joyga so'radi.
5. Yuqori shisha robotli qo'l konsolli strukturadir va qog'oz yig'uvchi robot qo'l konsol konstruktsiyasidir.

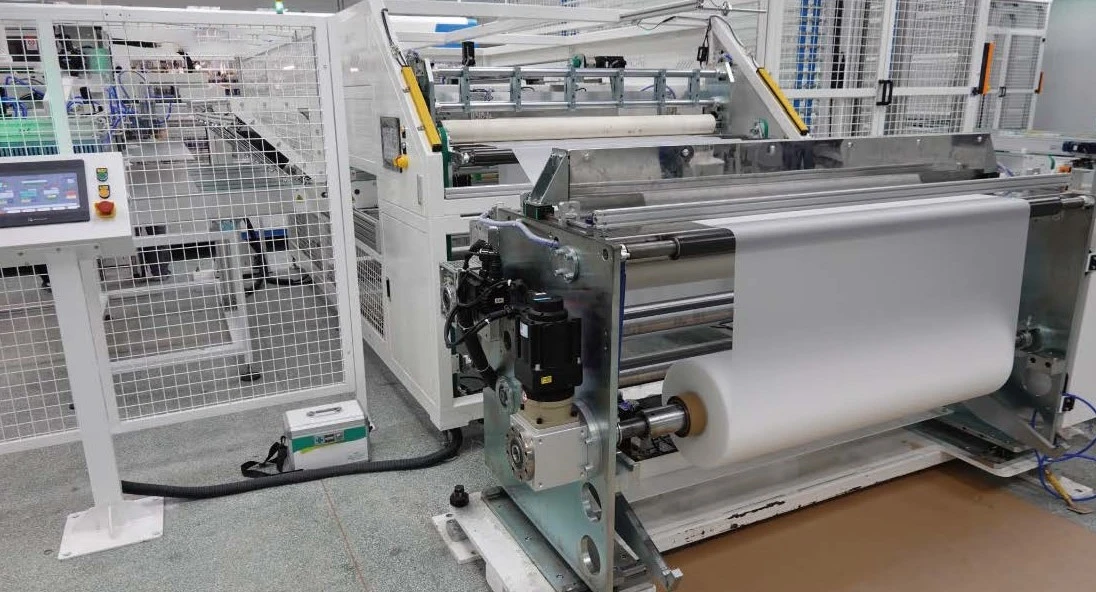

2.Auto EVA TPT kesish yuklash

Birinchi EVA onlayn yotqizish+ikkinchi EVA onlayn kesish + orqa panelni onlayn kesish
1. Servo motorlar tomonidan boshqariladigan, chiziqli qo'llanmalar tomonidan boshqariladigan, aniq joylashishni aniqlash va silliq ishlash bilan sinxron kamar uzatish mexanizmini qabul qilish.
2. Ushbu mashina ishlash uchun EVA oziqlantirish asboblari bilan jihozlangan.
3. EVA ning cho'zish tezligi avtomatik ravishda sozlanishi va barqaror ishlaydi.
4. EVA silliq va toza chiqib ketish qirralarini ta'minlash uchun o'rnatilgan mashina tomonidan kesiladi
5. Ushbu mashina EVA avtomatik to'g'rilash funktsiyasiga ega, tekislash diapazoni ± 2 mm.
6. Uskunaning asosiy korpusi himoya qoplamasi va chang qoplamasi bilan jihozlangan.

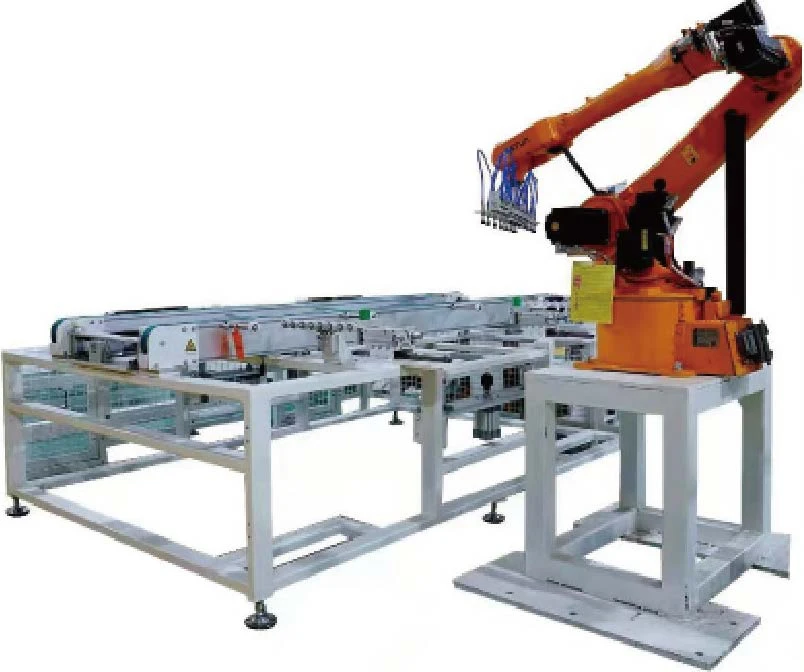

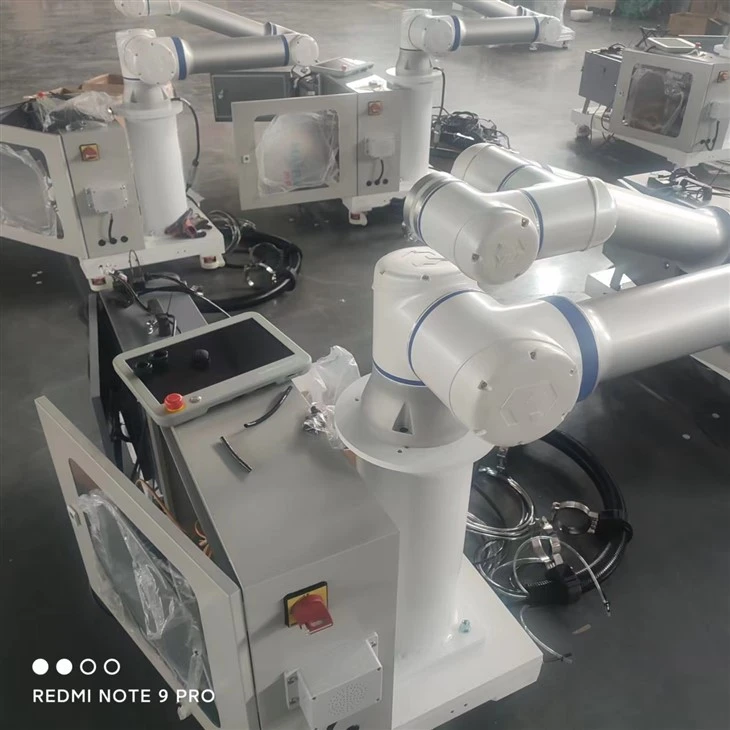

3. Avtomatik yotqizish (robot qo'l)

1. Oziqlantirish usuli qisqa va uzoq davom etadi va uskunaning vazifasi ularni mos keladigan ketma-ketlikda tartibga solishdir. Batareya simining uzun tomoni komponentning uzun tomoniga parallel. Mahalliy matn terish tizimi 96, 72 va 60 dona komponentlarni tartibga solish uchun ishlatilishi mumkin va mexanik sozlash funktsiyasiga ega.
2. Batareya simlarini avtomatik qabul qiling, batareya simlarini mexanik holatga oling va oynani oldindan to'g'rilang
3. Ishlab chiqarish liniyasidan shisha va EVA ni oling. Mexanik holatdan batareya simini oling. Batareyani EVA ga musbat va salbiy elektrodlarga muvofiq ketma-ket joylashtiring. Barcha harakatlar bajarilgandan so'ng, komponent chiqadi.
4. Batareya simi vizual joylashishni aniqlash, optik tolali joylashishni aniqlash va mexanik joylashishni aniqlash orqali joylashtiriladi.

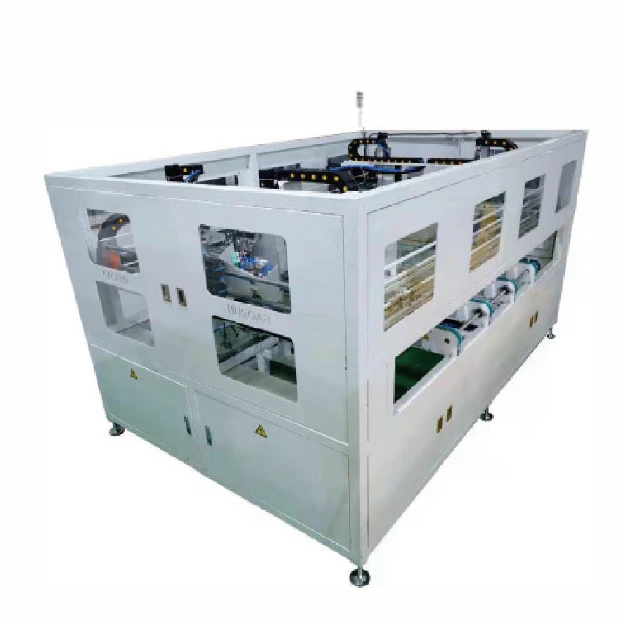

4.Avtomatik teginish mashinasi

Uzun tomonini avtomatik lenta yopishtirish mashinasiga oldinga siljiting, uni mashinaga o'rnating va lentani komponentning belgilangan joyiga yopishtiring.
Avtomatik lenta yopishtirish mashinasi qo'l mehnatini almashtirib, mehnat xarajatlarini tejaydi
1. Mashinaning tashqi tomoni o'rnatilgan ramka bo'lib, u chiroyli.
2. Standart vosita chastotasini konvertatsiya qilishni nazorat qilish uzatish.
Komponent to'g'ri holatga o'tkazilganda, silindr tekislanadi va o'z o'rnini o'rnatadi

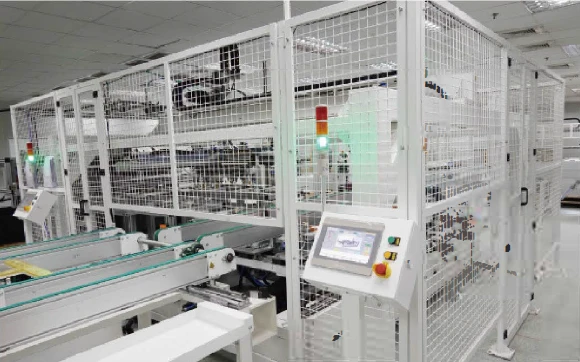

5.Avtomatik ramkalash

1. To'g'ri servo motorlar komponentlarni qo'lda ishlashga hojat qoldirmasdan ramkalash uchun muayyan pozitsiyalarga o'tkazadi
2. 12 juft assimilyatsiya stakanlari ramkalash paytida stakanning mashinaga barqaror so'rilishini ta'minlaydi.
Komponentlar to'g'ri holatda bo'lganda va ramka tayyor bo'lganda, silindr to'g'rilanadi va qisqichlanadi. Servo vosita bir vaqtning o'zida ramka bilan o'rnatiladi.
3. Konveyer usuli: sinxron tarmoqli konveyer.
4. Uzunlik va kenglik modul o'lchamiga ko'ra sozlanishi, turli modullarni qondirish uchun tez sozlash uchun tez qulflash moslamalari yordamida.
5. Boshqarish rejimi: vosita boshqaruvi + servo haydovchi.
6. Ishlash tartibi: avtomatik / qo'lda.

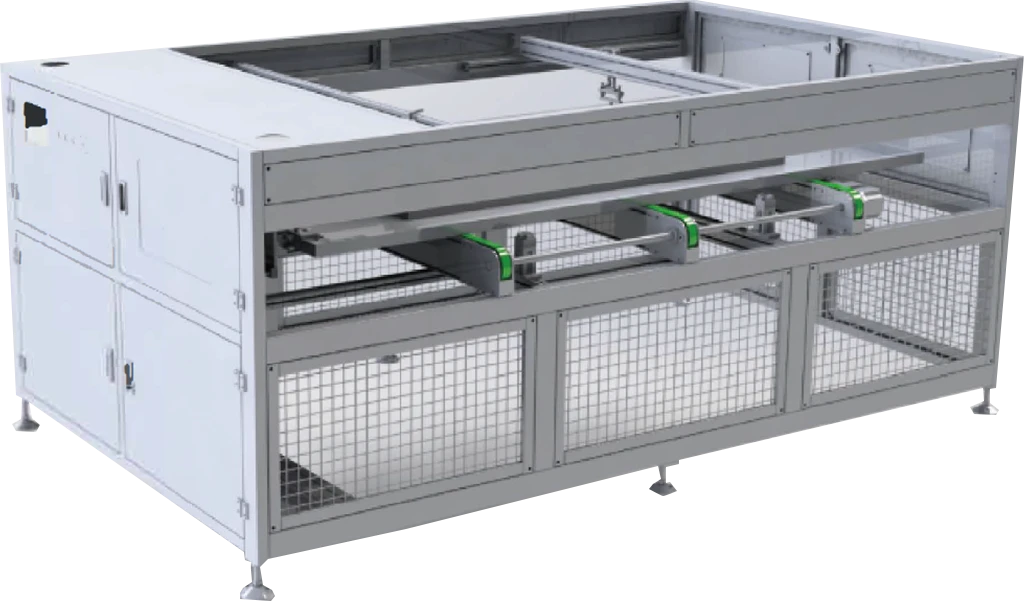

6.IV sinov mashinasi

1. Komponentning uzun tomoni uskunaga kirib, mashina ichida to'g'rilangandan so'ng, uning izolyatsion holatini tekshirish uchun komponentga kerakli yuqori kuchlanish beriladi.
2. Belgilangan vaqt ichida yoqilgandan so'ng, komponentni tekshirish uchun EL ga chiqaring
3. Komponent to'g'ri joyga qo'yilganda, tsilindr o'rnatiladi va joyiga o'rnatiladi, tuproqli ulanish quvvatlanishi uchun boshqariladi va chidamlilik kuchlanishi topraklamadan keyin avtomatik ravishda tekshiriladi.
4. Standart vosita o'zgaruvchan chastotani nazorat qilish o'zgaruvchan tezligi

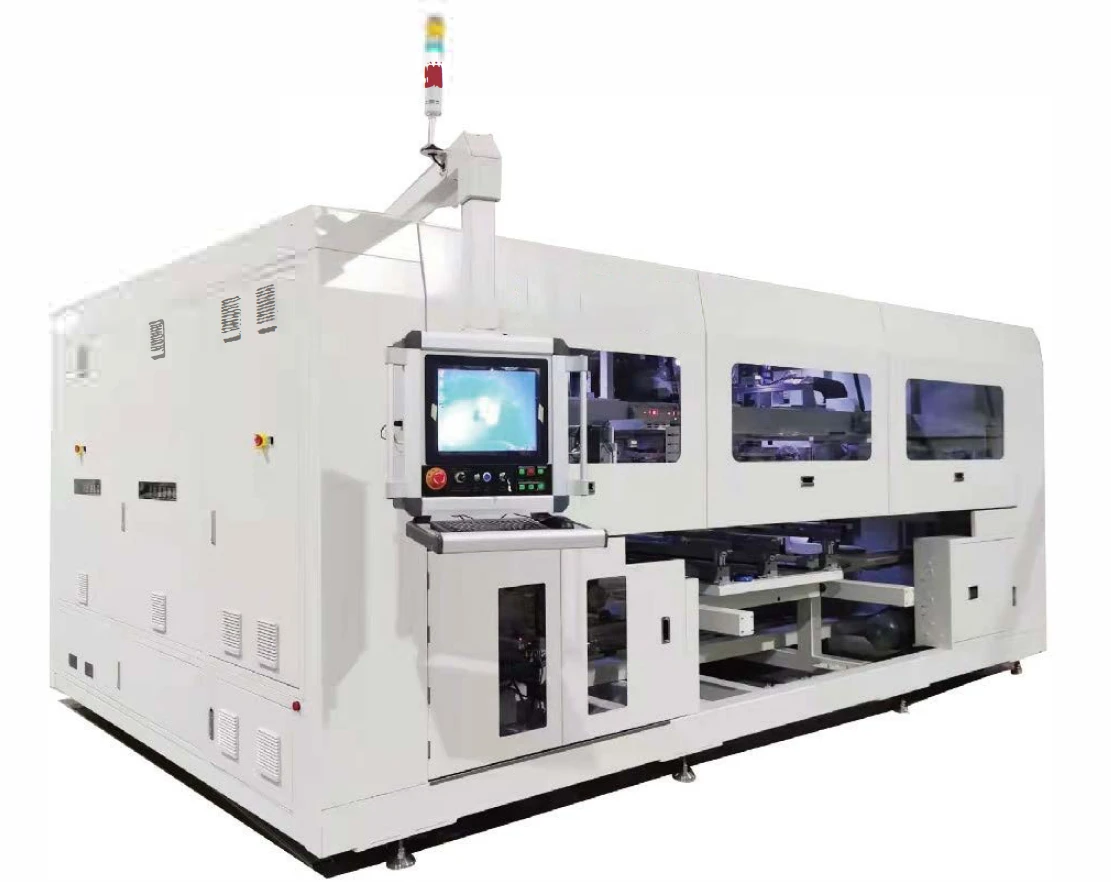

7.Shinali payvandlash mashinasi

Uskuna funktsiyasi:

Boshni, quyruqni va o'rta shinalarni cho'zish, to'g'rilash, kesish, egish va aniq joylashtirish va moduldagi ipda ikkilamchi kalibrlashni amalga oshirish uchun ko'taruvchi qo'ldan foydalaning. Ipning boshi va dumidagi simlar bir harakatda shinalar bilan birga lehimlanadi va keyingi ish stantsiyasiga uzatiladi. Ushbu mashina ixtiyoriy bo'lib, qora bo'yoqni qirib tashlash funktsiyasi, lehimdan keyingi aniqlash funktsiyasi va shinani zımbalama funktsiyasi mavjud.

8. BOSHQA USKUNALAR

Boshqa qurilma ma'lumotlari haqida ko'proq ma'lumot olish uchun, iltimosBiz bilan bog'lanishso'nggi mahsulot tarkibi va narxlari uchun
Biz sizning ehtiyojlaringiz asosida tegishli ishlab chiqarish liniyasi rejasini ishlab chiqamiz

Nima uchun Edobo Solar ni tanlaysiz?

Kompleks yechimlar:Edobo Solar quyosh panellarini ishlab chiqarish liniyasining to'liq assortimentini ta'minlaydi, hujayra simlaridan modullarni laminatsiyalash va sinovdan o'tkazishgacha.

Ilg'or texnologiya:Bizning ishlab chiqarish liniyalarimiz yuqori samaradorlik va yuqori sifatli panel sifatini ta'minlaydigan avtomatlashtirish va sifat nazorati sohasidagi so'nggi yutuqlarga ega.

Ehtiyojlaringizga moslashtirilgan:Biz ishlab chiqarish maqsadlaringizga osonlik bilan erishishingizni ta'minlab, sizning maxsus talablaringizni qondirish uchun moslashtirilgan ishlab chiqarish liniyalarini loyihalashtiramiz.

Ekspert yordami:Quyosh sanoati sohasida ko'p yillik tajribaga ega bo'lgan Edobo Solar rejalashtirishdan tortib o'rnatishgacha va undan keyin ham ekspert yordamini taklif qiladi.

Edobo kompaniyasi quyosh panellari ishlab chiqarish liniyalarini yaratishda yetakchi hisoblanadi. 15 yillik tadqiqot va ishlanma tajribasi bilan biz yuqori sifatli va yuqori samarali ishlab chiqarish liniyalarini kafolatlash uchun ilg'or texnologiyalar va jarayonlarni yaratdik. Bizning malakali jamoamiz quyosh energiyasi sektori uchun innovatsion yechimlarni taklif qilishga bag'ishlangan bo'lib, mijozlarimizga 100 MVt, 300 MVt yoki 500 MVt ishlab chiqarish maqsadlariga erishishga imkon beradi va shu bilan katta foyda keltiradi.
