Funktsiya va kirish

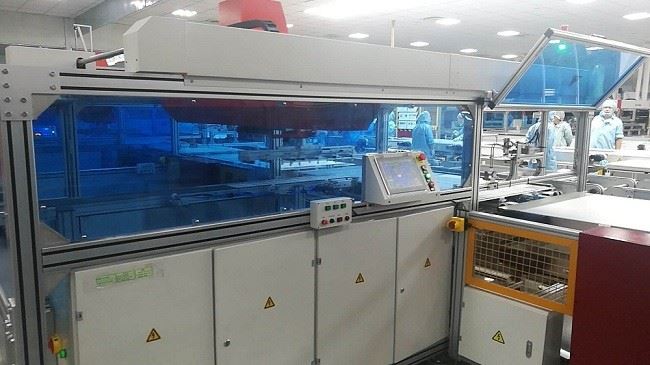

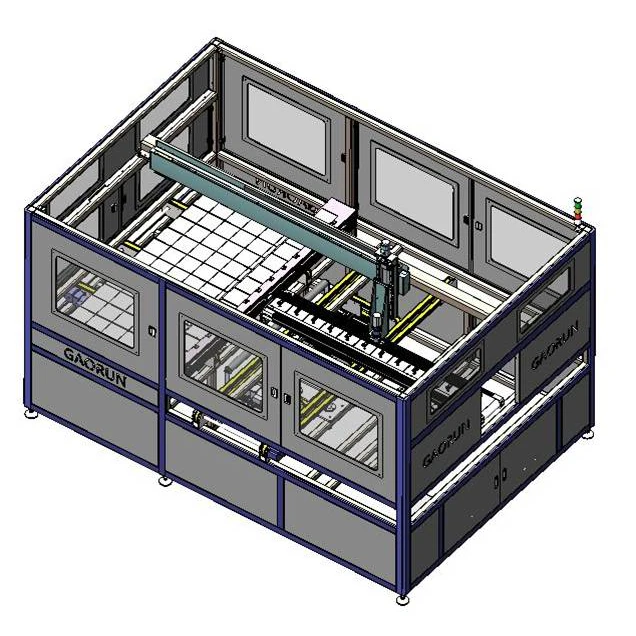

Oldinga uzun qirrali avtomatik yotqizish mashinasi avtomatik simli mashinaga mos keladi. Hujayra satrining uzun qirrasi modulning uzun qirrasi bilan parallel bo'ladi. Yagona o'rnatish tizimiga ega bo'lgan mashina 96, 72 va 60 modullarini joylashtirish uchun qo'llanilishi va mashinani tartibga solishga ega.
1.Avtomatik satr katagining satr katakchasini qabul qilish. Hujayra qatorini tartibga solish mexanizmiga tanlash. Tarmoqli katakchani tartibga solishni davom eting.
2.Ishlab chiqarish liniyasidan shisha va EVA materialini qabul qilish. Tarmoqli katakchani tartibga solishni davom eting.
3.Tarzimlash mexanizmidan hujayra qatorini olish. Ijobiy va manfiy elektrodga muvofiq hujayra ipini EVA ga qo'yish. Barcha harakatlarni tugatgandan so'ng modulni uzating.
4.The string xujayrasi vizual joylashishni aniqlash, optik tolali joylashishni aniqlash va mexanik joylashishni aniqlashga erishishi mumkin.
Asosiy parametr
Modul formati:(1400-2600)mm*(800-1100)mm
Tsikl vaqti: 10 yoki 12 modulli satr vaqti 15 s/vaqtdan kam.
6 modulli string 10 s dan kam
Maksimal quvvat: 2400 / soat
Og'irligi: 400 kg
Nominal quvvat: 4,5 kVt
Bosim:0.6-0,8 MPa
Ulanish formati: PH12
Hajmi (LXWXH): 3500mm * 2500mm * 2200mm
Afzallik
1.Mashina uzatish uchun servo vosita tomonidan boshqariladigan va chiziqli temir yo'l orqali boshqariladigan kamar va vintli novdadan foydalanadi, aniq joylashishni aniqlash, barqaror ishlash va yuqori tezlik kabi afzalliklarga ega.
2.So'rg'ich plitasi poliuretandan tayyorlangan bo'lib, so'rilgandan keyin hujayra ipida hech qanday iz qoldirmaydi.
3.Mashina quvvatni o'chirish va havoni o'chirishdan himoya bilan jihozlangan.
4.Mashina to'liq avtomatik bo'lib, inson aralashuvini talab qilmaydi.
5.Yacheykalar qatorining joylashish aniqligi ±0,3 mm.
6. 1 ~ 10 mm oralig'ida bo'lgan oltita hujayra satrlari.
7.Yacheyka satrining o'lchami 125/156,6~12 dona.
8. 2 shina/3 shina/4 shina/5 shinali asosiy shina.
|
