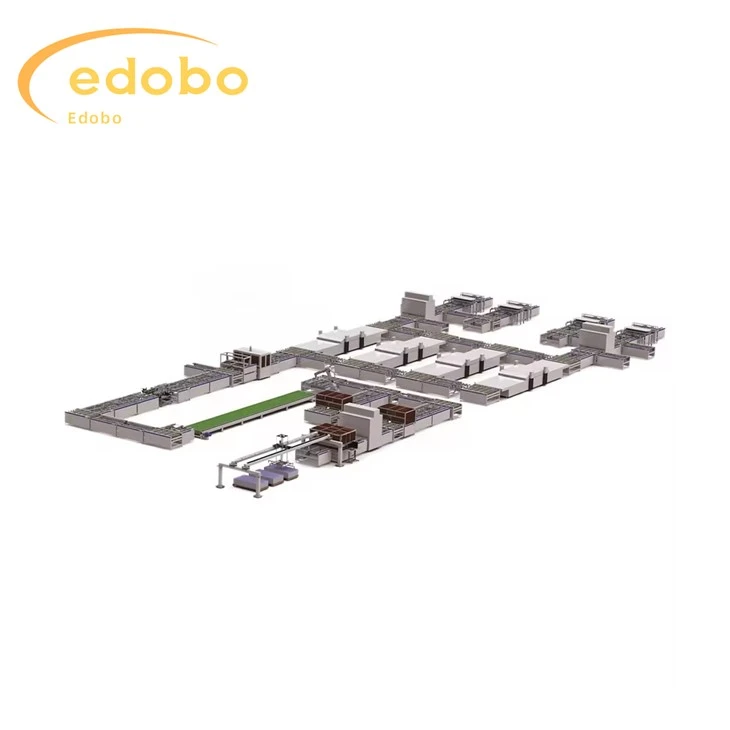

100MVt-600MVt quyosh Pv moduli ishlab chiqarish liniyasi

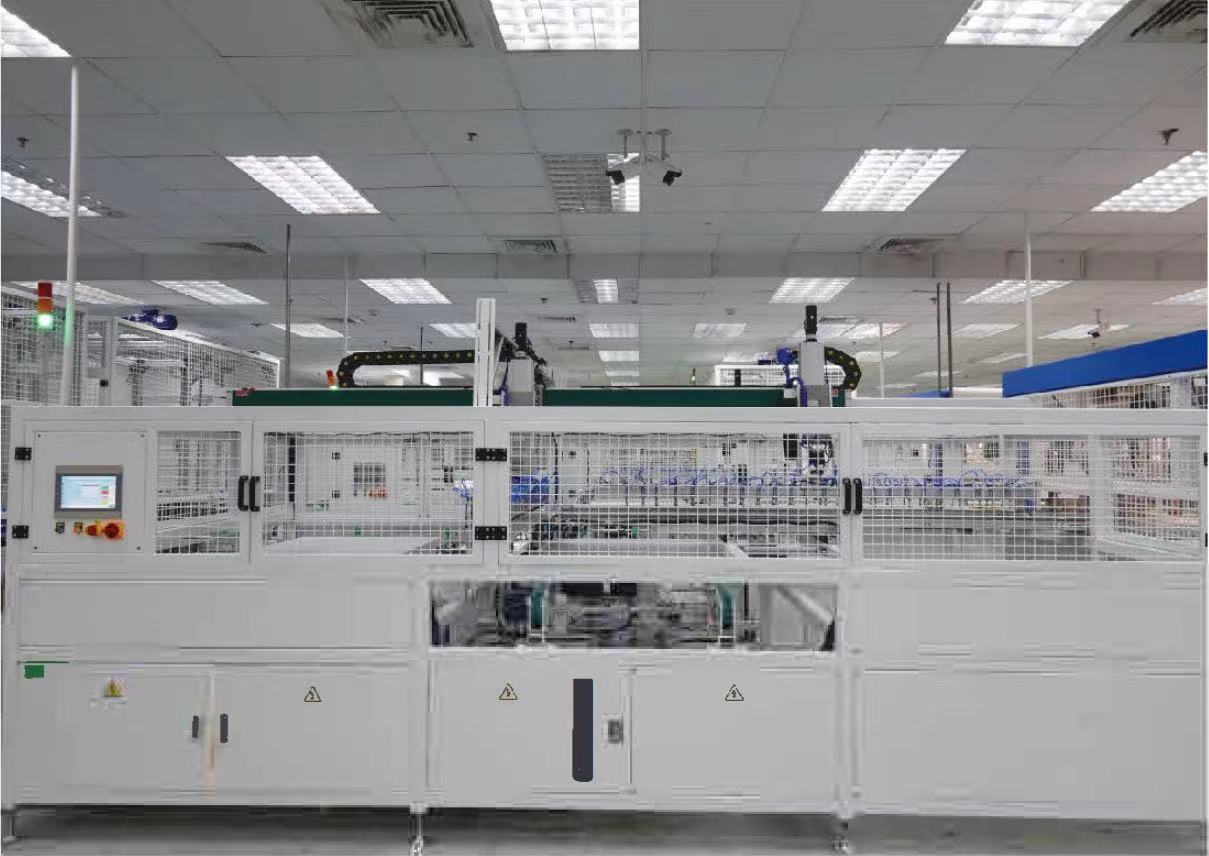

Yotish (mexanik turdagi)

1. Oziqlantirish usuli qisqa va uzoq davom etadi va uskunaning vazifasi ularni mos keladigan ketma-ketlikda tartibga solishdir. Batareya simining uzun tomoni komponentning uzun tomoniga parallel. Mahalliy matn terish tizimi 96, 72 va 60 dona komponentlarni tartibga solish uchun ishlatilishi mumkin va mexanik sozlash funktsiyasiga ega.

2. Batareya simlarini avtomatik qabul qiling, batareya simlarini mexanik holatga oling va oynani oldindan to'g'rilang

3. Ishlab chiqarish liniyasidan shisha va EVA ni oling. Mexanik holatdan batareya simini oling. Batareyani EVA ga musbat va salbiy elektrodlarga muvofiq ketma-ket joylashtiring. Barcha harakatlar bajarilgandan so'ng, komponent chiqadi.

4. Batareya simi vizual joylashishni aniqlash, optik tolali joylashishni aniqlash va mexanik joylashishni aniqlash orqali joylashtiriladi.

1. Mashina servo vosita tomonidan boshqariladigan va chiziqli hidoyat ray tomonidan boshqariladigan sinxron kamarni qabul qiladi, bu aniq joylashishni aniqlash, barqaror ishlash va tez tezlikning afzalliklariga ega.
2. So'rg'ich poliuretandan qilingan va so'rilganidan keyin batareya simida hech qanday iz qoldirmaydi.
3. Mashina quvvat va gaz muhofazasi bilan jihozlangan.
4. Mashina to'liq avtomatik va qo'lda aralashuvni talab qilmaydi.
5. Batareya simining joylashish aniqligi ± 0,3 millimetr
6. Bir-biridan 1-10 millimetr masofada joylashgan oltita quvvat simlari
7. Bir nechta batareya simlari bilan mos keladi, hajmi 156/182/210, 6-12 dona
8. Asosiy quyosh xujayralari barmoqlari 2/3/4/5 barmoqlar bilan mos keladi

(1) Ishlab chiqarish liniyasi quvvati: 100MVt-600MVt/yil.
(2) Uskunaning quvvat talabi 380V (uch fazali besh simli tizim) va quvvat talabini har bir qurilmaning uskuna parametrlarida topish mumkin. Elektr liniyasi konfiguratsiyasi kompaniyamiz tomonidan alohida taqdim etiladi.
(3) Uskuna uchun siqilgan havo talabi 0.6-0.8MPa, quruq, toza va avtomatlashtirilgan ishlab chiqarish liniyalari talablariga javob beradi; Chang zarralari 1um dan kam yoki unga teng, suv bosimi shudring nuqtasi -40 darajadan kam yoki unga teng, yog‘ (shu jumladan bug‘) 0.1mg/dan kam yoki teng;
(4) Zavoddagi havoning tozaligi 300000 darajadan past bo'lmasligi kerak (ISO 8-sinf);
(5) Transmissiya uskunasini tashish tezligi: Etkazish davrining vaqti 22 soniyadan kam, bu 500 MVt / yil ishlab chiqarish quvvati talablariga javob beradi. Butun chiziq o'zgaruvchan chastotali tezlikni tartibga solishni qabul qiladi, asosiy tezlikni tartibga solish chastotasi 30 Gts va tezlikni tartibga solish diapazoni 0-50 HZ (maxsus tezlikni har bir birlikning uskuna parametrlarida topish mumkin);
(6) Elektr uzatish liniyasining tashqi o'lchamlari: Ushbu uskuna nostandart qurilma bo'lib, yakuniy sxema diagrammasi Edobo Solar tomonidan taqdim etiladi;
(7) Yig'ish chizig'ining balandligi va sozlash diapazoni: Alohida uskuna va uzatish moslamasi o'rtasida ma'lum bir balandlik farqi mavjud. Batafsil tashqi o'lchamlar uchun, iltimos, individual uskunaning texnik parametrlariga qarang; Transmisyon blokining balandligi odatda 950 mm ± 30 mm;
(8) Elektr uzatish liniyasi va uskunaning ishlash diapazoni uzunligi (1650mm-2600mm) * eni (950mm-1500mm) boʻlgan komponentlar oʻrtasida sozlanishi mumkin, bu esa komponentlarni turli laminatsiya usullarida tashish imkonini beradi.
(9) Elektr uzatish liniyasi silliq va ofset o'lchami 10 mm dan kam;
(10) Uskunalar normal ishlayotgan bo'lsa, uskuna va uzatish liniyalari tufayli komponentlarning ishdan chiqish darajasi 1/1000 dan kam;
(11) Uskunaning ishlashi paytida shovqin darajasi 72 dbA dan kam yoki unga teng (siqish nasoslari bundan mustasno)

1. Hujayra yuqori aniqlik va barqarorlik afzalliklariga ega bo'lgan CCD vizual joylashishni qabul qiladi;
2. Uskunalar komponentlarni avtomatik ravishda qabul qilishi, avtomatik joylashtirishi va avtomatik ravishda eksport qilishi mumkin va tartib aniq joylashishni aniqlashdir;
3. So'rg'ich import qilingan silikon materialdan ishlab chiqariladi, bu batareya yuzasida iz qoldirmaydi;
4. Uch eksa mexanik harakat rejimini qabul qiling (180 daraja aylanadi);
5. Yanal harakat tez harakat tezligi, yuqori takroriy joylashishni aniqlash aniqligi va barqaror ishlash afzalliklariga ega bo'lgan chiziqli vosita modulini qabul qiladi, umumiy urish vaqtini tejaydi;
6. Uzoq va qisqa chekka o'zgarishini sozlash tezkor qulflash mexanizmini, sozlashni tez, sodda, qulay va ishonchli qabul qiladi;
